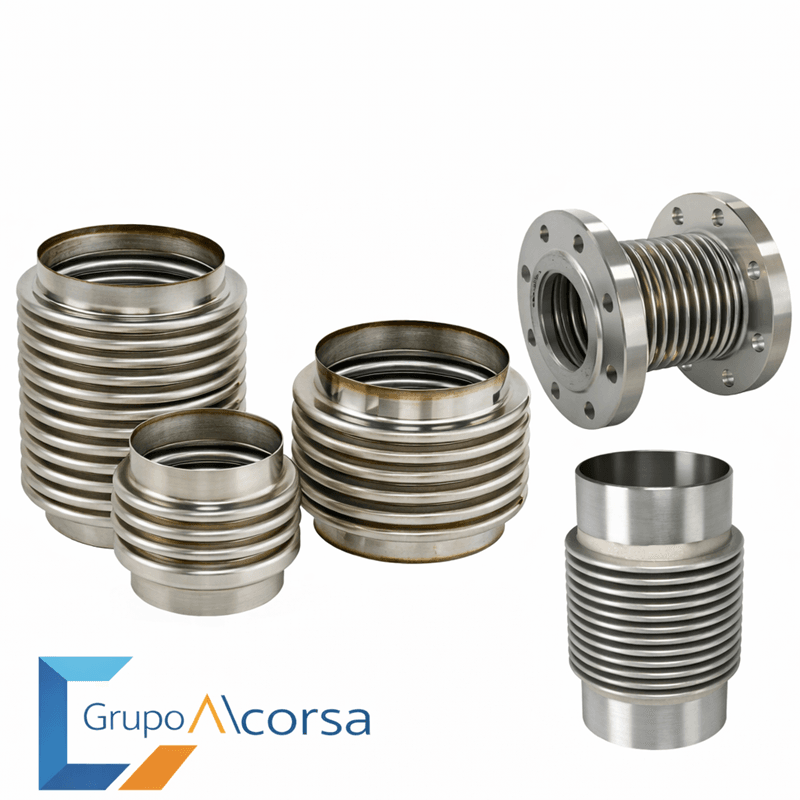

Juntas de Expansión Metálicas: Protección y Flexibilidad para Tuberías

Las juntas de expansión metálicas son componentes esenciales en sistemas de tuberías industriales, diseñadas para absorber movimientos causados por dilatación térmica, vibraciones mecánicas y otros desplazamientos. Gracias a su diseño flexible, permiten compensar desplazamientos axiales, laterales y angulares, protegiendo las instalaciones de daños estructurales y mejorando la durabilidad de los sistemas.

Características Principales

Fuelle de acero inoxidable austenítico: AISI 304, 304L, 316, 316L, 316Ti, 321, 347.
Absorción de movimientos: Compensan dilatación térmica, vibraciones y desplazamientos inesperados.
Sistemas de bisagras o cardanes: Permiten mayor versatilidad en la instalación y absorción de esfuerzos.
Alta resistencia a la presión y temperatura: Ideales para sistemas industriales exigentes.
Compatibilidad con aleaciones especiales: Inconel®, Incoloy®, Monel®, Hastelloy® para aplicaciones corrosivas o extremas.

Tipos de Juntas de Expansión

Axiales: Absorben movimientos lineales a lo largo del eje de la tubería.
Laterales: Compensan desplazamientos transversales en tuberías desalineadas.
Angulares: Absorben movimientos angulares entre dos elementos de tubería.
Universales: Combinan movimientos axiales, laterales y angulares para máxima flexibilidad.

Aplicaciones

Las juntas de expansión metálicas son ampliamente utilizadas en:

Sistemas de tuberías industriales: Plantas de energía, calefacción, transporte de fluidos y productos químicos.
Industrias químicas y petroquímicas: Manejo de variaciones térmicas y presión en procesos críticos.
Plantas de energía: Tuberías de vapor y gases calientes.
Sistemas HVAC: Absorción de movimientos térmicos y vibraciones en conductos de aire.
Industria alimentaria y farmacéutica: Mantienen higiene y resistencia en condiciones extremas.

Ventajas de las Juntas de Expansión Metálicas

Resistencia superior: A la corrosión, temperaturas extremas y vibraciones.
Prevención de daños: Protegen tuberías y estructuras evitando fisuras y fallos.
Mantenimiento reducido: Materiales duraderos que reducen costos de reemplazo.
Flexibilidad y versatilidad: Diferentes diseños para movimientos axiales, laterales y angulares.
Cumplimiento normativo: Según ASME, ANSI, ISO y API.

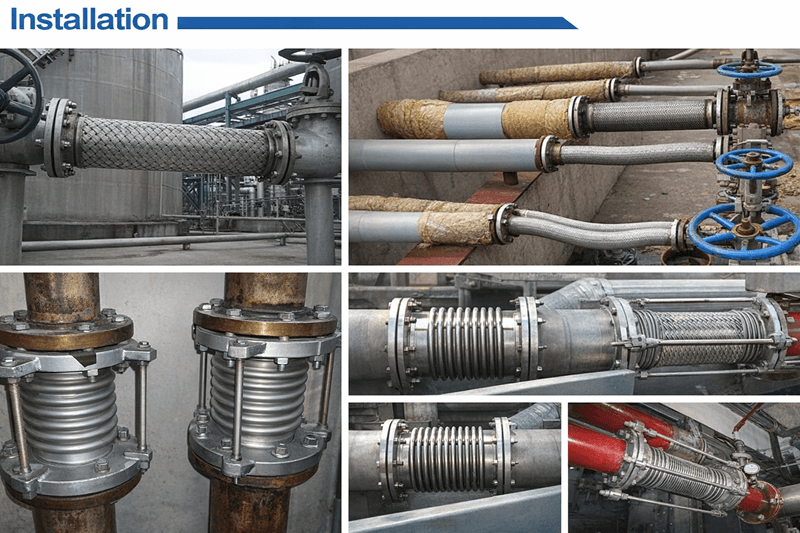

Instalación y Consideraciones Técnicas

Selección correcta: Elegir el tipo de junta según el movimiento y condiciones operativas.
Alineación precisa: Instalar correctamente para evitar esfuerzos adicionales.
Soportes y anclajes: Distribuyen cargas y movimientos uniformemente, prolongando la vida útil.

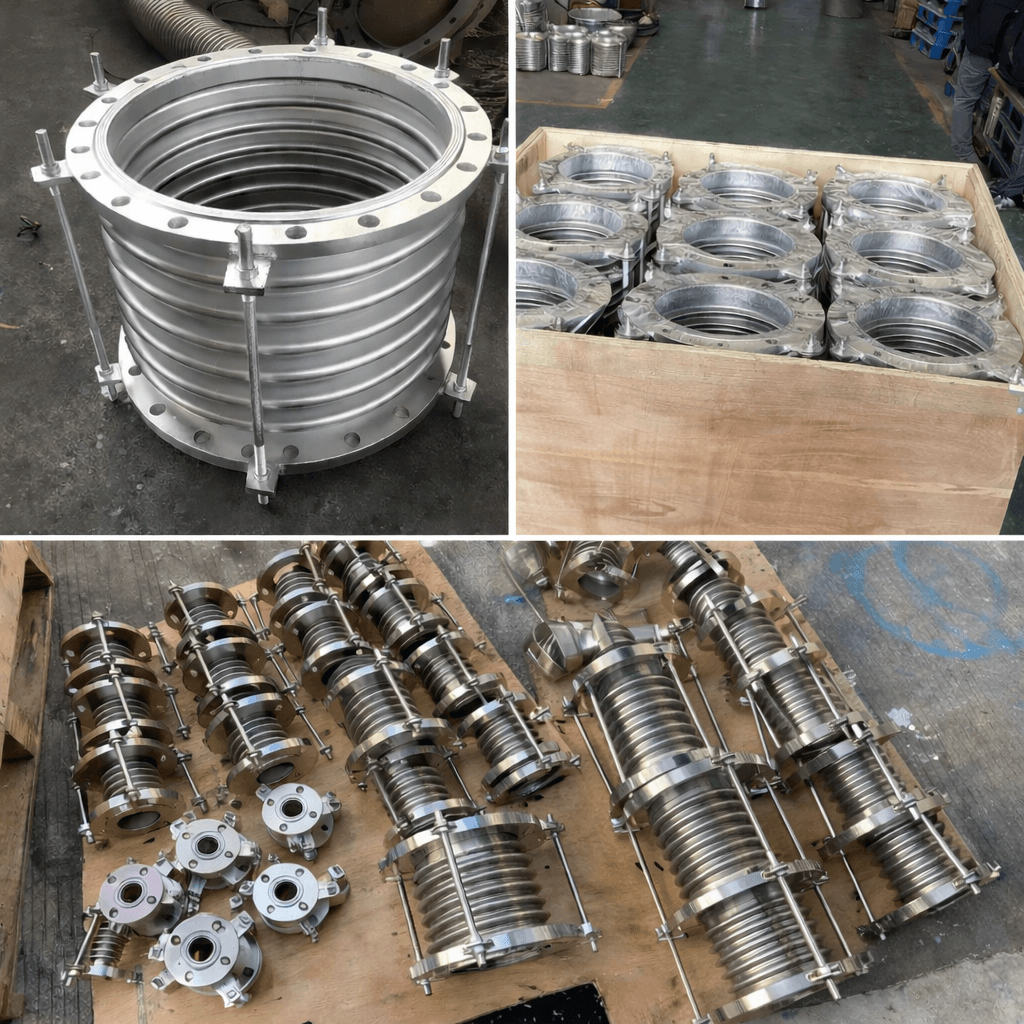

Juntas de Expansión Metálicas Inoxidables – Solución Eficiente para Compensar Dilataciones Térmicas

¿Qué son las Juntas de Expansión Metálicas Inoxidables?

Las juntas de expansión metálicas inoxidables son compensadores de dilatación diseñados para absorber movimientos y tensiones en sistemas de tuberías. Estas juntas permiten compensar dilataciones térmicas, vibraciones y desplazamientos mecánicos, protegiendo las instalaciones industriales y mejorando la durabilidad de las tuberías.

Principales Funciones

Compensación de dilatación térmica: Absorben los cambios de longitud de las tuberías debido a variaciones de temperatura.
Absorción de movimientos: Permiten movimientos axiales, laterales y angulares sin comprometer la integridad del sistema.
Ajuste a diferentes fluidos y gases: Compatibles con líquidos, gases y productos químicos, manteniendo hermeticidad y seguridad.

Composición y Materiales

El componente principal de una junta de expansión metálica es el elemento flexible, normalmente fabricado en acero inoxidable o aleaciones especiales, que le confiere resistencia y durabilidad.

Materiales comunes:

Acero inoxidable AISI 304 y 304L: Resistencia a la corrosión en ambientes moderados.
Acero inoxidable AISI 316 y 316L: Mayor resistencia a medios corrosivos, ideal para industrias químicas o marinas.
Acero inoxidable AISI 321 y 347: Estabilidad a altas temperaturas y resistencia mecánica superior.
Aleaciones especiales: Inconel®, Incoloy®, Monel®, Hastelloy® para entornos extremos.

Diseño de las Juntas de Expansión Metálicas Inoxidables

Las juntas de expansión metálicas cuentan con estructura multicapa, que combina:

Elemento flexible: Acero inoxidable o aleación especial.
Contratubo o guía: Asegura la correcta absorción de movimientos y evita sobrecargas.
Mallas de refuerzo: Incrementan la resistencia a presión y tensiones.

Ventajas

Alta resistencia a la corrosión: Protege las tuberías en entornos industriales severos.
Durabilidad y larga vida útil: Reduce costos de mantenimiento y reemplazo.
Adaptabilidad a movimientos complejos: Axiales, laterales y angulares.
Eficiencia en la reducción de tensiones: Minimiza riesgos de fallos estructurales y daños en las tuberías.

Aplicaciones comunes

Industria petroquímica: Manejo de productos químicos y cambios térmicos.
Sistemas de energía: Plantas de vapor, gas y calefacción.
Instalaciones industriales: Tuberías de proceso, líneas de transporte de fluidos y gases.
Sistemas de ventilación y climatización: Absorción de vibraciones y movimientos térmicos en conductos.

Conclusión

Las juntas de expansión metálicas inoxidables son esenciales para garantizar la seguridad, eficiencia y durabilidad de sistemas de tuberías expuestos a cambios térmicos y movimientos mecánicos. La correcta elección del material, como acero inoxidable o aleaciones especiales como Inconel®, asegura la estabilidad de las instalaciones incluso en condiciones extremas, protegiendo las tuberías y optimizando el rendimiento operativo.

Juntas de Expansión

Juntas de expansión Axial

Juntas expansión dilatación

Juntas de Expansión Metálicas

Juntas de Dilatación

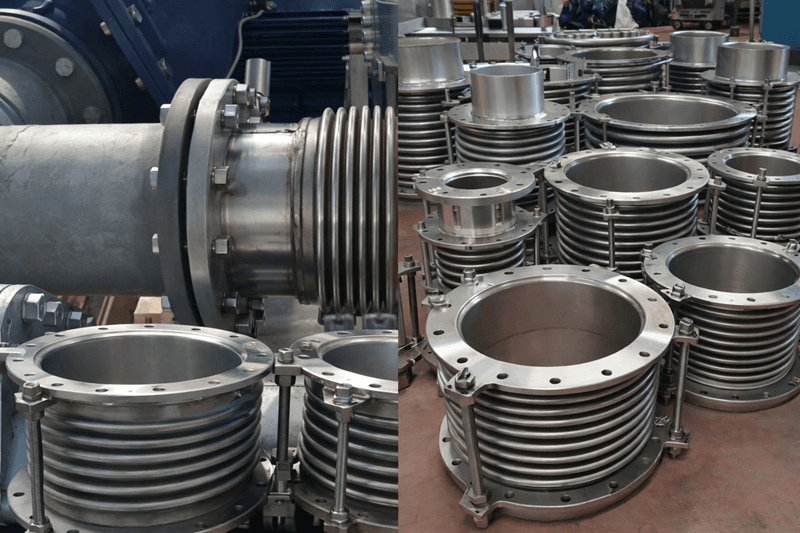

Junta de Dilatación Bridada

Junta de Dilatación Aceroinoxidable

Fuelle Metálico Acero inoxidable

Juntas expansión Metálicainoxidable

Junta de Expansión Flexible

Fuelle Metálico

Junta Flexible

Junta Acero inoxidable

Junta Flexible Acero Inoxidable

Junta Acero Inoxidable

Junta Flexible Acero Inoxidable

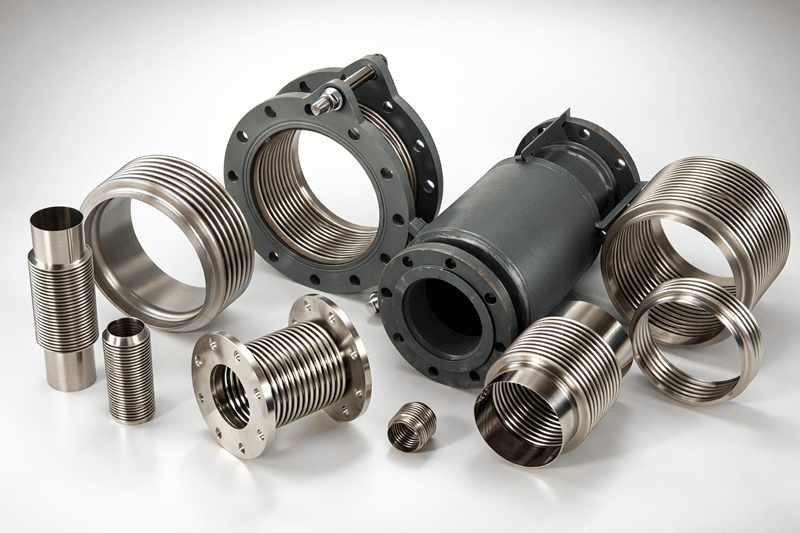

Juntas de Expansión Metálicas – Absorción de Dilataciones y Vibraciones

Descripción General

Las juntas de expansión metálicas están diseñadas para absorber la dilatación de cañerías y los movimientos generados por cambios térmicos y vibraciones mecánicas, especialmente aquellos provocados por equipos rotativos como bombas y compresores. Son ampliamente utilizadas en industrias químicas, petroquímicas y de procesos, ofreciendo soluciones efectivas para mitigar tensiones y proteger la integridad de los sistemas de tuberías.

Tipos de Juntas de Expansión

1. Junta de Expansión Simple (Axial)

Estas juntas están diseñadas para absorber movimientos axiales de compresión o extensión en tramos rectos de cañerías, entre puntos fijos. Están formadas por un fuelle metálico, un caño guía interno y terminales, convirtiéndose en una opción económica y eficiente.

Recomendaciones de instalación:

Para presiones medias bajas.
Requiere puntos fijos y guías unidireccionales.
Evitar contacto con equipos sensibles.
Limitar los movimientos a los previstos por diseño.

El movimiento axial permite compresión o extensión del fuelle, aliviando las tensiones causadas por expansión o contracción de la tubería.

2. Junta de Expansión Amortiguadora de Vibraciones

Este tipo de junta reduce o elimina vibraciones mecánicas generadas por bombas, compresores y otros equipos rotativos. Pueden suministrarse con o sin caños guías y tensores:

Sin tensores: Liberan fuerzas de reacción por presión (FRP) hacia las bocas de los equipos y puntos fijos.
Con tensores: Contienen estas fuerzas, protegiendo los equipos de esfuerzos excesivos.

Criterios de selección e instalación:

Frecuencia, amplitud y dirección de la vibración.
Bases antivibratorias para los equipos.
Especificaciones técnicas del sistema y condiciones operativas.

Especificaciones Técnicas

Las juntas de expansión metálicas se fabrican con características que varían según la aplicación:

Diámetro (ØB) y espesor (E)
Longitud (L) y movimiento axial de compresión (XC)
Constantes elásticas (kX, kY)
Movimientos laterales (Ay, Az)
Presión nominal (PN) y temperatura nominal (TN)
Área efectiva (Af)

Beneficios de las Juntas de Expansión Metálicas

Absorción de movimientos térmicos y mecánicos: Garantiza estabilidad y seguridad en las tuberías.
Protección de equipos: Reduce esfuerzos en bombas, compresores y demás instalaciones.
Durabilidad y resistencia: Materiales de alta calidad que prolongan la vida útil y minimizan mantenimiento.

Conclusión

Las juntas de expansión metálicas son componentes esenciales en sistemas de tuberías industriales, ofreciendo funcionamiento seguro y eficiente. Su capacidad para absorber dilataciones térmicas y vibraciones mecánicas protege la infraestructura, prolonga la vida útil de los equipos y asegura la integridad de las instalaciones en industrias químicas, petroquímicas y de procesos.
