Conexiones Hidráulicas en Perú: Terminales, Adaptadores y Acoples de Alta Presión

Las conexiones hidráulicas son componentes fundamentales para garantizar la unión segura, hermética y resistente entre mangueras, tuberías, válvulas, cilindros, bombas y otros equipos que forman parte de un sistema hidráulico. Su correcta selección permite transportar aceite hidráulico a diferentes niveles de presión, reducir el riesgo de fugas y mantener la continuidad operativa de maquinaria industrial, minera, agrícola y de construcción.

En Grupo Acorsa ofrecemos conexiones, adaptadores y terminales hidráulicos para aplicaciones de presión media, alta y muy alta presión. Disponemos de diferentes configuraciones de rosca, ángulos, diámetros y materiales para atender requerimientos de mantenimiento, fabricación de mangueras y reparación de sistemas hidráulicos.

Nuestra línea incluye conexiones JIC, NPT, BSP, ORFS, métricas DIN, SAE, bridas hidráulicas y terminales prensables para mangueras de una, dos, cuatro y seis espirales de acero.

Atendemos solicitudes para minería, construcción, pesca, transporte, agricultura, plantas industriales, talleres hidráulicos, maquinaria pesada, petróleo, energía y mantenimiento general en todo el Perú.

¿Qué son las conexiones hidráulicas?

Las conexiones hidráulicas son piezas diseñadas para unir dos o más componentes dentro de un circuito por el que circula un fluido a presión. Pueden instalarse entre una manguera y una tubería, entre una bomba y una válvula, entre una línea hidráulica y un cilindro o entre equipos que utilizan diferentes tipos de rosca.

Estas conexiones deben soportar presión interna, vibraciones, movimientos, cambios de temperatura y contacto continuo con aceite hidráulico. Por ese motivo, no deben seleccionarse únicamente por su apariencia o diámetro aproximado. Es necesario verificar la norma, el tipo de asiento, la rosca, el material, el diámetro nominal y la presión de trabajo del sistema.

Una conexión incorrecta puede generar:

• Fugas de aceite hidráulico.
• Pérdida de presión.
• Ingreso de contaminantes al sistema.
• Deterioro prematuro de la manguera.
• Daños en bombas, válvulas o cilindros.
• Paradas inesperadas de maquinaria.
• Riesgos para el personal de mantenimiento.
• Contaminación del área de trabajo.

Por ello, antes de reemplazar o instalar un conector hidráulico, se recomienda realizar una identificación técnica completa.

Venta de conexiones hidráulicas en Perú

Grupo Acorsa suministra conexiones hidráulicas en Perú para mantenimiento, reparación, fabricación de líneas hidráulicas y proyectos industriales. Contamos con opciones rectas, curvas, reductoras, giratorias, macho, hembra y combinadas.

Podemos atender requerimientos unitarios y pedidos por volumen para talleres, contratistas, empresas mineras, flotas de maquinaria pesada y plantas industriales.

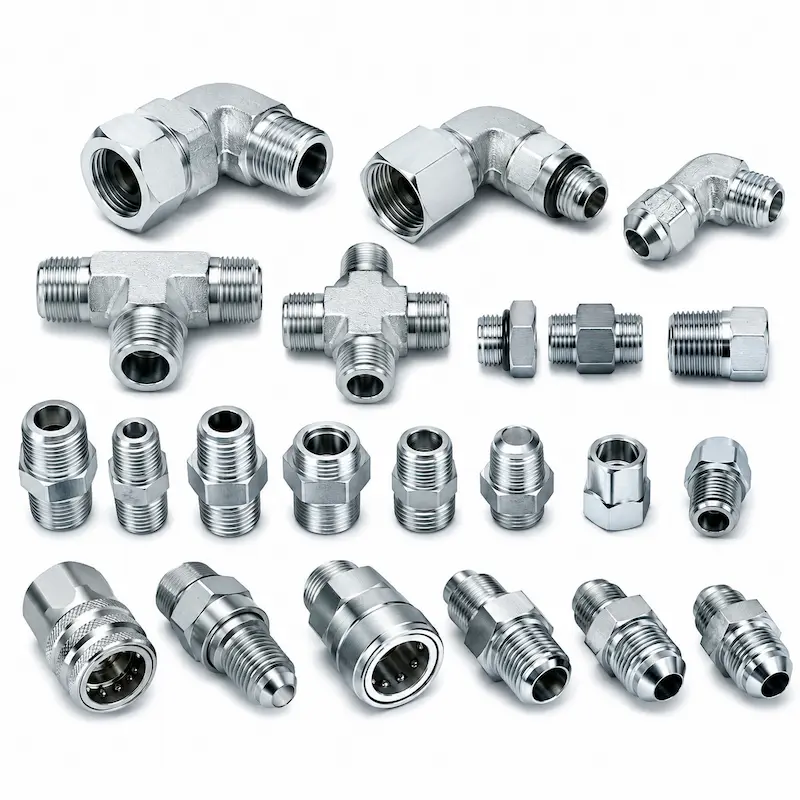

Entre los productos más solicitados se encuentran:

• Terminales prensables para mangueras hidráulicas.
• Adaptadores macho-macho.
• Adaptadores macho-hembra.
• Uniones rectas.
• Uniones pasamuros.
• Codos de 45 grados.
• Codos de 90 grados.
• Tees hidráulicas.
• Reducciones.
• Tapones y tapas.
• Conexiones giratorias.
• Conexiones para manómetros.
• Acoples rápidos.
• Bridas SAE.
• Abrazaderas para tubos hidráulicos.
• Espigas para manguera.
• Terminales con rosca JIC, NPT, BSP, ORFS y métrica.

Cada componente debe seleccionarse de acuerdo con las condiciones reales de operación y la compatibilidad con los demás elementos del circuito.

Principales tipos de conexiones hidráulicas

Existen diferentes sistemas de conexión utilizados a nivel industrial. Aunque algunos pueden parecer similares, no necesariamente son compatibles entre sí.

Conexiones hidráulicas JIC

Las conexiones JIC utilizan normalmente un asiento cónico de 37 grados. Son ampliamente utilizadas en maquinaria industrial, equipos móviles, sistemas agrícolas y circuitos hidráulicos de alta presión.

Su diseño permite obtener una unión firme mediante el contacto entre las superficies cónicas del terminal macho y hembra.

Las conexiones JIC se utilizan en:

• Excavadoras.
• Cargadores frontales.
• Grúas.
• Prensas hidráulicas.
• Equipos agrícolas.
• Sistemas de lubricación.
• Plantas industriales.
• Maquinaria de construcción.

Entre sus ventajas se encuentran la disponibilidad de diferentes configuraciones, facilidad de montaje y buen comportamiento frente a presión y vibración cuando la instalación se realiza correctamente.

No se recomienda aplicar cinta de PTFE sobre la parte cónica de una conexión JIC, debido a que el sellado se produce por el contacto metal contra metal del asiento y no únicamente mediante la rosca.

Conexiones hidráulicas NPT

Las conexiones NPT poseen una rosca cónica utilizada en una gran variedad de equipos industriales. El sellado se produce principalmente por la interferencia progresiva entre los hilos de la rosca.

Este sistema se encuentra en:

• Bombas hidráulicas.
• Manómetros.
• Válvulas.
• Cilindros.
• Bloques hidráulicos.
• Equipos industriales.
• Sistemas de aire y aceite.
• Líneas auxiliares.

En determinadas instalaciones puede utilizarse un sellador adecuado para roscas hidráulicas, siempre respetando las recomendaciones del fabricante y evitando que el material sellante ingrese al circuito.

Las conexiones NPT no deben confundirse con las conexiones BSP, ya que presentan diferencias en el perfil, el paso y la geometría de la rosca.

Conexiones hidráulicas BSP

Las conexiones BSP son muy utilizadas en equipos de procedencia europea y asiática. Pueden presentarse en versiones de rosca paralela o cónica, dependiendo del diseño de la instalación.

Dentro de este grupo se encuentran configuraciones BSPP y BSPT.

Las conexiones BSP se emplean en:

• Maquinaria importada.
• Equipos industriales.
• Sistemas de bombeo.
• Unidades hidráulicas.
• Equipos de manufactura.
• Sistemas móviles.
• Instalaciones navales y pesqueras.

Para identificarlas correctamente es necesario verificar el diámetro, el número de hilos, el tipo de rosca y la forma del asiento.

Conexiones hidráulicas ORFS

Las conexiones ORFS utilizan un sello frontal mediante un O-ring. Son recomendadas para aplicaciones donde se requiere un alto nivel de estanqueidad y una reducción importante del riesgo de fugas.

Se utilizan con frecuencia en:

• Maquinaria pesada.
• Equipos de alta presión.
• Sistemas sometidos a vibración.
• Líneas hidráulicas móviles.
• Equipos mineros.
• Circuitos con cambios de temperatura.
• Maquinaria agrícola moderna.

El sello frontal permite obtener un cierre eficiente cuando la superficie, el O-ring y el ajuste se encuentran en buenas condiciones.

Antes del montaje se debe revisar que el sello no esté cortado, deformado, endurecido o contaminado.

Conexiones métricas DIN

Las conexiones métricas se encuentran comúnmente en maquinaria europea, equipos industriales y sistemas hidráulicos fabricados bajo normas DIN.

Pueden utilizar diferentes tipos de asiento y sistemas de sellado. Por ello, no basta con identificar que una rosca es métrica; también debe verificarse:

• Diámetro exterior.
• Paso de rosca.
• Ángulo del asiento.
• Tipo de cono.
• Presencia de O-ring.
• Serie ligera o pesada.
• Presión requerida.

Las conexiones métricas son utilizadas en máquinas herramienta, equipos de producción, maquinaria pesada, sistemas de automatización y unidades hidráulicas.

Bridas hidráulicas SAE

Las bridas hidráulicas se emplean principalmente en líneas de mayor diámetro o sistemas que trabajan con elevados caudales y presiones.

Una conexión bridada puede estar compuesta por:

• Cabeza de brida.
• Mitades de abrazadera.
• Pernos.
• O-ring.
• Puerto bridado.

Se utilizan en bombas, cilindros de gran tamaño, motores hidráulicos, equipos mineros, excavadoras y sistemas de potencia.

Para una instalación segura es fundamental verificar la serie, el diámetro, la presión nominal, el estado del sello y el torque de los pernos.

Terminales para mangueras hidráulicas

Los terminales hidráulicos permiten conectar una manguera flexible con otro componente del sistema. Dependiendo del modelo, pueden instalarse mediante prensado, roscado u otros métodos definidos por el fabricante.

Los terminales prensables son ampliamente utilizados porque permiten obtener un ensamble compacto y resistente. Sin embargo, deben instalarse utilizando una férula compatible, una máquina prensadora calibrada y la medida de prensado correspondiente.

Disponemos de terminales para:

• Mangueras SAE 100R1AT.
• Mangueras SAE 100R2AT.
• Mangueras SAE 100R12.
• Mangueras SAE 100R13.
• Mangueras SAE 100R15.
• Mangueras DIN EN 853 1SN.
• Mangueras DIN EN 853 2SN.
• Mangueras DIN EN 856 4SP.
• Mangueras DIN EN 856 4SH.
• Mangueras termoplásticas.
• Mangueras de PTFE.
• Aplicaciones especiales de alta presión.

Es importante que el terminal, la férula y la manguera formen parte de un conjunto técnicamente compatible. Utilizar componentes elegidos únicamente por similitud visual puede producir desprendimientos, filtraciones o fallas bajo presión.

Adaptadores hidráulicos

Los adaptadores hidráulicos permiten conectar componentes que presentan diferentes tipos de rosca, diámetros o configuraciones.

Por ejemplo, un adaptador puede unir:

• Rosca JIC con NPT.
• Rosca BSP con métrica.
• Rosca macho con rosca hembra.
• Una conexión de mayor diámetro con otra menor.
• Una línea recta con una salida a 45 grados.
• Una línea principal con dos derivaciones.
• Una tubería rígida con una manguera flexible.

Los adaptadores facilitan la modificación o reparación de un circuito sin necesidad de reemplazar todos los componentes existentes.

No obstante, se debe evitar la instalación innecesaria de múltiples adaptadores en serie, debido a que cada unión adicional puede representar un posible punto de fuga, restricción o aflojamiento.

Conexiones rectas, codos y tees

La geometría de una conexión hidráulica influye en la distribución de las líneas y en el comportamiento del flujo.

Conexiones rectas

Se utilizan cuando los componentes se encuentran alineados. Permiten una instalación sencilla y generalmente generan menos cambios de dirección en el fluido.

Codos de 45 grados

Facilitan una desviación moderada de la línea y pueden ayudar a reducir esfuerzos sobre la manguera cuando el espacio es limitado.

Codos de 90 grados

Permiten realizar cambios de dirección pronunciados. Son muy utilizados en cilindros, válvulas, bombas y equipos donde no existe espacio suficiente para una conexión recta.

Tees hidráulicas

Permiten dividir una línea en dos ramificaciones o unir flujos dentro de un circuito. Deben seleccionarse considerando la dirección del caudal, el diámetro y la presión.

Una instalación bien diseñada debe evitar que la manguera quede doblada inmediatamente después del terminal. También debe impedir la torsión, el roce contra superficies metálicas y el contacto con componentes calientes.

Materiales de fabricación

Las conexiones hidráulicas pueden fabricarse en diferentes materiales, dependiendo del fluido, el ambiente y la aplicación.

Acero al carbono

Es uno de los materiales más utilizados en sistemas hidráulicos industriales y móviles. Puede incorporar tratamientos superficiales para mejorar la protección frente a la corrosión.

Acero inoxidable

Se recomienda para ambientes corrosivos, aplicaciones químicas, plantas de alimentos, instalaciones marinas, procesos sanitarios y zonas expuestas a humedad intensa.

Los grados y acabados deben seleccionarse de acuerdo con la compatibilidad química y las condiciones del servicio.

Latón

Se utiliza en determinadas conexiones de presión moderada, instrumentación, lubricación, aire, agua y aplicaciones específicas.

No todos los materiales son compatibles con todos los fluidos. Por ello, antes de seleccionar una conexión se debe considerar la composición del aceite, los aditivos, la temperatura y la exposición ambiental.

Aplicaciones de las conexiones hidráulicas

Las conexiones hidráulicas se utilizan en prácticamente todos los equipos que funcionan mediante transmisión de potencia por fluido.

Minería

En operaciones mineras se instalan en perforadoras, palas, cargadores, chancadoras, sistemas de lubricación, equipos de acarreo, plantas de procesamiento y unidades hidráulicas.

Estas aplicaciones suelen presentar polvo, vibración, golpes, presión elevada y condiciones de trabajo continuas.

Construcción

Se utilizan en excavadoras, retroexcavadoras, rodillos, grúas, mezcladoras, bombas de concreto, plataformas y equipos de movimiento de tierras.

Industria pesquera y naval

Pueden formar parte de sistemas de izaje, winches, mecanismos de cubierta, equipos de procesamiento y unidades hidráulicas instaladas en ambientes húmedos o salinos.

Agricultura

Se encuentran en tractores, cosechadoras, sembradoras, pulverizadoras y sistemas hidráulicos de implementos agrícolas.

Transporte

Son utilizadas en sistemas de volteo, plataformas hidráulicas, grúas articuladas, compactadoras, vehículos especiales y equipos de carga.

Plantas industriales

Se instalan en prensas, inyectoras, unidades de potencia, sistemas de automatización, laminadoras, equipos de producción y maquinaria de proceso.

Petróleo y energía

Pueden utilizarse en equipos auxiliares, sistemas de control, unidades de potencia, mantenimiento de plantas y aplicaciones que requieren componentes seleccionados para condiciones específicas.

¿Cómo elegir una conexión hidráulica?

La selección correcta requiere revisar varios criterios técnicos.

Tipo de rosca

Se debe identificar si la conexión es JIC, NPT, BSP, ORFS, métrica u otra configuración. No es recomendable realizar la identificación únicamente a simple vista.

Diámetro

El diámetro debe corresponder con el puerto, la tubería o la manguera que será instalada.

Presión de trabajo

La conexión debe tener una capacidad adecuada para la presión máxima del sistema, incluyendo posibles picos o pulsaciones.

Tipo de fluido

Es necesario verificar la compatibilidad del material y de los sellos con aceite hidráulico, combustible, agua, productos químicos u otros fluidos.

Temperatura

La temperatura del fluido y del ambiente puede afectar la resistencia del material y la vida útil de los O-rings.

Vibración y movimiento

Las aplicaciones móviles o sometidas a vibración requieren conexiones correctamente aseguradas y una distribución apropiada de las mangueras.

Tipo de sellado

El sistema puede sellar por cono, rosca, O-ring frontal, arandela, brida u otro método. Cada diseño debe instalarse de manera diferente.

Condiciones ambientales

En ambientes marinos, químicos o altamente corrosivos puede ser necesario utilizar acero inoxidable u otro material especializado.

Cómo identificar una rosca hidráulica

Para identificar una conexión se recomienda utilizar:

• Calibrador o pie de rey.
• Peine de roscas.
• Tabla de identificación.
• Información del fabricante del equipo.
• Muestra física en buenas condiciones.
• Fotografías claras del terminal y del asiento.

El procedimiento general consiste en medir el diámetro exterior de la rosca macho o el diámetro interior de la hembra, verificar el paso, observar si la rosca es paralela o cónica e identificar el asiento de sellado.

También debe revisarse si existe un O-ring, una superficie plana, un cono interno o un cono externo.

Forzar una conexión de norma diferente puede dañar los hilos y provocar una fuga inmediata o progresiva.

Instalación de conexiones hidráulicas

Antes del montaje, todos los componentes deben estar limpios y libres de partículas metálicas, polvo, humedad o restos de sellador.

Durante la instalación se recomienda:

1. Inspeccionar la rosca y el asiento.
2. Confirmar la compatibilidad de los componentes.
3. Cambiar los sellos deteriorados.
4. Alinear correctamente la conexión.
5. Iniciar el roscado manualmente.
6. Aplicar el torque recomendado.
7. Evitar el sobreajuste.
8. Sujetar el adaptador con una llave de respaldo cuando corresponda.
9. Evitar que la manguera quede torcida.
10. Realizar una prueba controlada del sistema.

Nunca debe buscarse una fuga hidráulica pasando directamente la mano sobre la línea presurizada. Una fuga fina puede penetrar la piel y provocar una lesión grave.

La inspección debe realizarse utilizando métodos seguros y con el equipo detenido cuando sea necesario.

Fallas frecuentes en conexiones hidráulicas

Las fallas más comunes pueden estar relacionadas con:

• Rosca incorrecta.
• Torque insuficiente.
• Exceso de ajuste.
• Sello dañado.
• Asiento rayado.
• Contaminación.
• Vibración constante.
• Mala alineación.
• Corrosión.
• Manguera sometida a torsión.
• Radio de curvatura inadecuado.
• Terminal mal prensado.
• Presión superior a la permitida.
• Uso de materiales incompatibles.
• Mezcla de componentes no compatibles.

Cuando una unión presenta fugas repetitivas, no siempre es suficiente apretarla nuevamente. Es necesario revisar el asiento, la rosca, el sello, la alineación y la presión real del sistema.

Mantenimiento preventivo

Las conexiones deben revisarse periódicamente como parte del programa de mantenimiento hidráulico.

La inspección puede incluir:

• Presencia de humedad o aceite.
• Estado de las roscas.
• Corrosión.
• Aflojamiento.
• Deformaciones.
• Fisuras.
• Estado de O-rings.
• Roce entre mangueras.
• Vibración excesiva.
• Daños en abrazaderas.
• Temperatura anormal.
• Movimiento del terminal dentro de la manguera.

También es recomendable mantener un registro de los componentes reemplazados, medidas, normas, ubicación y fecha de instalación. Esta información facilita futuras reparaciones y reduce el tiempo de parada.

Conexiones hidráulicas para maquinaria pesada

La maquinaria pesada requiere conexiones capaces de trabajar bajo presión, vibración, polvo, movimientos constantes y largas jornadas de operación.

Podemos suministrar conexiones para:

• Excavadoras.
• Retroexcavadoras.
• Cargadores frontales.
• Tractores.
• Grúas.
• Perforadoras.
• Rodillos compactadores.
• Volquetes.
• Palas hidráulicas.
• Plataformas de elevación.
• Equipos de perforación.
• Maquinaria agrícola.

Para identificar el repuesto se recomienda enviar fotografías, medidas, tipo de equipo, posición de montaje y características de la manguera.

Fabricación de mangueras con terminales prensados

Además del suministro de conexiones, una línea hidráulica puede fabricarse a medida de acuerdo con la presión, diámetro, longitud y configuración requerida.

Para solicitar una manguera armada se debe indicar:

• Diámetro interior.
• Norma de la manguera.
• Longitud total.
• Terminal del primer extremo.
• Terminal del segundo extremo.
• Tipo de rosca.
• Ángulo de los terminales.
• Orientación entre codos.
• Presión de trabajo.
• Temperatura.
• Fluido.
• Equipo donde será instalada.

Cuando ambos extremos incorporan codos, es importante definir su orientación para que la manguera pueda montarse sin torsión.

Ventajas de trabajar con un proveedor especializado

Adquirir conexiones hidráulicas mediante un proveedor técnico permite reducir errores de selección y obtener alternativas compatibles con la aplicación.

Grupo Acorsa brinda atención para:

• Identificación de conexiones.
• Selección de terminales.
• Suministro de adaptadores.
• Fabricación de mangueras.
• Reposición de componentes.
• Atención a empresas.
• Pedidos por volumen.
• Aplicaciones especiales.
• Envíos a diferentes ciudades del Perú.

Nuestro objetivo es ayudar a seleccionar una solución segura y funcional, considerando las características reales del sistema.

Preguntas frecuentes sobre conexiones hidráulicas

¿Qué conexión hidráulica necesito?

Depende del tipo de rosca, diámetro, presión, asiento y aplicación. Para identificarla puede enviarnos fotografías claras y medidas tomadas con un calibrador.

¿Las conexiones JIC y NPT son compatibles?

No. Son sistemas diferentes. La conexión JIC utiliza normalmente un asiento cónico, mientras que la NPT utiliza una rosca cónica para el sellado.

¿Una rosca BSP puede instalarse en una rosca NPT?

No se recomienda. Aunque ciertas medidas pueden parecer similares, el perfil y el paso pueden ser diferentes. Forzar la instalación puede dañar ambos componentes.

¿Qué significa ORFS?

Corresponde a un sistema de sellado frontal mediante O-ring. Es utilizado en aplicaciones donde se busca alta estanqueidad y resistencia a vibraciones.

¿Venden conexiones de acero inoxidable?

Sí, podemos atender requerimientos de conexiones inoxidables para aplicaciones corrosivas, químicas, pesqueras, alimentarias y marinas, sujeto a medida y disponibilidad.

¿Tienen codos hidráulicos de 45 y 90 grados?

Sí. Contamos con diferentes configuraciones de codos, terminales y adaptadores angulares.

¿Fabrican mangueras hidráulicas con terminales?

Sí. Se pueden preparar mangueras con terminales prensados de acuerdo con la medida, longitud y tipo de conexión requerida.

¿Cómo puedo saber la medida de una conexión?

Debe medirse el diámetro de la rosca y determinar el paso mediante un peine de roscas. También es importante revisar el tipo de asiento.

¿Puedo reutilizar un terminal hidráulico?

Depende del sistema y de las indicaciones del fabricante. En terminales prensables convencionales no se recomienda reutilizar componentes deformados durante el prensado.

¿Por qué una conexión hidráulica sigue fugando después de ajustarla?

Puede existir daño en el asiento, un O-ring deteriorado, una rosca incorrecta, desalineación o exceso de presión. Ajustar con más fuerza no siempre soluciona el problema.

¿Realizan envíos a provincias?

Sí. Atendemos requerimientos para Lima y diferentes ciudades del Perú, coordinando el despacho según el volumen, destino y disponibilidad.

¿Qué información debo enviar para cotizar?

Indique la cantidad, tipo de conexión, diámetro, rosca, material, presión y aplicación. También puede adjuntar fotografías con una regla o calibrador como referencia.

Cotiza conexiones hidráulicas en Perú

En Grupo Acorsa suministramos conexiones hidráulicas, adaptadores, terminales, acoples, mangueras y componentes para sistemas industriales y maquinaria pesada.

Atendemos necesidades de mantenimiento, reparación, fabricación de mangueras y abastecimiento para empresas de minería, construcción, transporte, agricultura, pesca, petróleo e industria.

Para obtener una cotización, envíenos la siguiente información:

• Nombre o descripción de la conexión.
• Tipo de rosca.
• Diámetro.
• Cantidad requerida.
• Material.
• Presión de trabajo.
• Fotografías del componente.
• Ciudad de entrega.
• Aplicación o equipo.

Nuestro equipo comercial revisará el requerimiento y le brindará una alternativa de acuerdo con las especificaciones indicadas.

Solicita ahora una cotización de conexiones hidráulicas en Perú y recibe asesoría para identificar el terminal, adaptador o acople adecuado para tu sistema.

Conexiones Hidráulicas de Alta Presión

Conexiones, adaptadores, codos, tees y bridas hidráulicas para sistemas de alta presión.
Disponibles en roscas JIC, NPT, BSP, ORFS, DIN métrica y SAE.
