*Confirmar presión admisible según material, diámetro, sello, fabricante y condiciones de servicio.

Acoples Camlock: conexión rápida para mangueras industriales

Los acoples Camlock, también conocidos como cam and groove couplings, son sistemas de conexión rápida utilizados para unir y desconectar mangueras, tuberías y equipos sin recurrir a herramientas especiales durante cada operación. El principio de funcionamiento se basa en un adaptador y un acoplador provisto de brazos o levas. Al cerrar las manijas, el conjunto queda asegurado y la junta interna participa en el sellado. Esta configuración resulta especialmente útil en operaciones donde las líneas deben conectarse, trasladarse, limpiarse o cambiarse con frecuencia.

Grupo Acorsa maneja acoples tipo Camlock para aplicaciones en minería, construcción, industria química y agricultura. La información técnica de la página actual contempla fabricación en aluminio, acero inoxidable, latón y polipropileno, con tamaños desde 1/2 pulgada hasta 6 pulgadas y una referencia de presión de trabajo de hasta 250 psi. La presión real admisible debe confirmarse para el material, diámetro, sello, fabricante y condiciones específicas de servicio antes de seleccionar el producto.

¿Cómo funciona un acople Camlock?

El sistema Camlock combina rapidez de operación con una geometría sencilla. Una mitad de la conexión incorpora el adaptador con ranura y la otra mitad dispone de las levas de cierre. Al introducir el adaptador en el acoplador y bajar ambos brazos, las levas se posicionan sobre la ranura y mantienen las dos piezas unidas. La junta ubicada dentro del acoplador proporciona la superficie de sellado.

Esta facilidad de conexión es una de las razones por las que el Camlock se utiliza en transferencia de líquidos y en instalaciones temporales o móviles. Sin embargo, una conexión rápida no significa que cualquier combinación sea válida. El diámetro, material del cuerpo, material del sello, tipo de rosca, presión, temperatura y compatibilidad química deben corresponder al servicio. También es importante inspeccionar brazos, pasadores, ranuras y empaques antes de operar.

Camlock Tipo A, B, C, D, E y F

Los tipos Camlock permiten construir diferentes transiciones entre conexiones rápidas, roscas y mangueras. El Tipo A es un adaptador con rosca hembra. El Tipo B incorpora un acoplador con brazos y una conexión roscada. El Tipo C utiliza un acoplador con brazos y una espiga destinada a la conexión con manguera. El Tipo D combina acoplador con brazos y rosca hembra. El Tipo E es un adaptador con espiga para manguera, mientras que el Tipo F es un adaptador con rosca macho.

Identificar correctamente la letra evita errores durante la compra. Dos piezas pueden pertenecer a la misma familia Camlock y, aun así, cumplir funciones diferentes. Para reposiciones conviene enviar una fotografía completa, una fotografía de la conexión posterior, medida nominal y material. Cuando existe una rosca, debe identificarse también el estándar requerido, ya que no todas las roscas del mismo diámetro son necesariamente compatibles.

Camlock Tipo DC y DP para cierre

Además de los tipos A a F, la línea contempla los modelos DC y DP. El Tipo DC funciona como una tapa acopladora provista de brazos y se utiliza para cerrar un adaptador compatible. El Tipo DP funciona como tapón adaptador para cerrar el lado correspondiente del sistema. Estas piezas son útiles para proteger extremos de líneas, reducir el ingreso de suciedad durante almacenamiento y realizar cierres temporales conforme al procedimiento de la instalación.

La tapa o tapón no debe seleccionarse únicamente por el diámetro aparente. Es necesario verificar que corresponda al lado correcto de la conexión Camlock y que el material sea compatible con el ambiente y el producto manejado. Si el cierre va a permanecer sometido a presión, la aplicación debe ser validada técnicamente antes de utilizarlo.

Materiales disponibles: inoxidable, aluminio, latón y polipropileno

La selección del material del cuerpo influye en resistencia mecánica, peso, comportamiento frente a la corrosión y compatibilidad con el producto transferido. La página de Grupo Acorsa indica disponibilidad en aluminio, acero inoxidable, latón y polipropileno. Cada material responde a necesidades diferentes y no debe elegirse solamente por precio.

El acero inoxidable suele considerarse cuando se requiere una buena resistencia a la corrosión y condiciones de limpieza específicas. El aluminio ofrece bajo peso y es común en muchas operaciones de transferencia. El latón puede ser adecuado para determinados servicios compatibles. El polipropileno aporta una alternativa no metálica para fluidos y ambientes compatibles. La decisión final debe considerar fluido, concentración, temperatura, presión, exposición exterior, frecuencia de conexión y requisitos del proyecto.

Tamaños de 1/2” hasta 6”

La ficha técnica existente indica tamaños disponibles desde 1/2 pulgada hasta 6 pulgadas. Este rango cubre numerosas aplicaciones de transferencia, desde líneas auxiliares hasta mangueras industriales de mayor diámetro. La medida nominal debe corresponder tanto al acople como a la manguera, tubería o accesorio conectado.

Para una cotización correcta es recomendable indicar la medida exactamente como aparece en el componente existente o en la especificación del proyecto. En una reposición, medir únicamente el diámetro exterior con una regla puede inducir a error. Una fotografía junto a una referencia dimensional y el marcado del componente ayuda a identificar el tamaño con mayor precisión.

Presión de trabajo y condiciones reales de servicio

La página actual publica una referencia de presión de trabajo de hasta 250 psi. Ese valor debe entenderse como un dato general de la línea y no como una presión universal aplicable a cualquier Camlock, material, diámetro o temperatura. La capacidad real del conjunto puede depender del fabricante, tamaño, material del cuerpo, sello, método de conexión de la manguera y condiciones del sistema.

Antes de usar un acople en un servicio presurizado se deben confirmar la presión normal, los posibles picos, la temperatura y el fluido. También debe revisarse la presión admisible de la manguera y de todos los accesorios del conjunto. La capacidad del sistema completo queda limitada por el componente con menor clasificación admisible.

Selección del sello o empaque

El sello es un componente fundamental del acoplador Camlock. Su función es generar estanqueidad cuando el adaptador queda sujeto por las levas. La compatibilidad del elastómero con el fluido y la temperatura debe revisarse antes del servicio. Un cuerpo de acero inoxidable no garantiza por sí mismo compatibilidad química si el sello interno no es apropiado para el producto transferido.

Durante mantenimiento se recomienda inspeccionar el empaque en busca de cortes, deformación, endurecimiento, hinchamiento o pérdida de elasticidad. Si existen fugas, no debe asumirse automáticamente que apretar o forzar las manijas solucionará el problema. La causa puede estar en el sello, la superficie del adaptador, desgaste de las levas, contaminación o una combinación incorrecta de componentes.

Camlock para minería

En minería, los sistemas de mangueras pueden intervenir en transferencia de agua, combustibles y soluciones químicas, tal como indica la página original. El Camlock facilita conexiones rápidas en operaciones donde las líneas se movilizan o cambian de configuración. Para estos entornos se debe prestar atención a golpes, abrasión exterior, contaminación y manipulación frecuente.

La selección debe partir del fluido y las condiciones reales. En combustibles o productos químicos, la compatibilidad de cuerpo, sello, manguera y demás accesorios es crítica. Cuando existe riesgo asociado a desconexión accidental, presión residual o electricidad estática, deben aplicarse los procedimientos y dispositivos de seguridad definidos por la instalación.

Camlock para construcción y bombeo de agua

En construcción, la página contempla manejo de agua, concreto y materiales líquidos. Las conexiones rápidas pueden reducir el tiempo requerido para instalar o desmontar líneas temporales de bombeo. El peso del acople, facilidad de limpieza y resistencia al uso repetitivo son aspectos relevantes.

En productos con sólidos o materiales que puedan adherirse, la inspección y limpieza después del servicio ayuda a conservar las superficies de acoplamiento. Antes de conectar nuevamente, las ranuras y levas deben estar libres de residuos que impidan el cierre completo. La manguera también debe estar correctamente fijada a la espiga mediante el sistema de sujeción especificado.

Camlock para industria química

La transferencia química exige una selección especialmente cuidadosa. El texto original menciona líquidos y solventes entre las aplicaciones. Para este sector, la compatibilidad química del material del cuerpo y del sello debe verificarse con la sustancia específica, concentración y temperatura. No es suficiente indicar simplemente “producto químico”.

Al solicitar una cotización conviene proporcionar el nombre del fluido, concentración, temperatura mínima y máxima, presión de trabajo y frecuencia de operación. Si existe una ficha de seguridad o especificación de ingeniería, puede aportar información útil. En servicios críticos, la validación debe realizarse conforme a los procedimientos técnicos del usuario.

Camlock para agricultura y riego

En agricultura, los Camlock pueden utilizarse en sistemas de riego y transferencia de fertilizantes, según el contenido de la página. La rapidez de conexión facilita cambios entre mangueras, bombas, tanques y accesorios. El aluminio y el polipropileno son alternativas frecuentes en distintas instalaciones, pero el material final debe elegirse según el líquido y las condiciones de trabajo.

La exposición al sol, suciedad, fertilizantes y manipulación de campo hace importante la inspección periódica. Mantener limpios adaptadores, juntas y brazos de cierre ayuda a conservar un acoplamiento correcto. Los componentes dañados o deformados deben retirarse del servicio hasta su evaluación.

Instalación correcta del Camlock

Antes de conectar, se debe verificar que ambas mitades sean del mismo tamaño y sistema compatible. El adaptador se introduce completamente dentro del acoplador y luego se cierran los brazos de manera uniforme. Las levas deben desplazarse sin necesidad de golpes o extensiones improvisadas. Si el cierre requiere una fuerza anormal, conviene revisar alineamiento, sello y dimensiones.

Cuando el Camlock incorpora una espiga para manguera, la sujeción de la manguera es parte esencial del conjunto. El método debe ser apropiado para la manguera, presión y servicio. En conexiones roscadas, la rosca debe coincidir con el estándar del equipo. Forzar roscas incompatibles puede dañar las piezas y generar fugas.

Inspección y mantenimiento preventivo

Un programa básico de inspección puede prolongar la vida útil y ayudar a detectar problemas antes de una falla. Deben revisarse brazos, pasadores, ranuras, cuerpo, sello, roscas y espigas. Los brazos deben cerrar de forma consistente y las piezas no deben presentar deformaciones que impidan el acoplamiento normal.

Después de transferir productos que puedan dejar residuos, se recomienda limpiar el conjunto de acuerdo con las prácticas compatibles con el material y el fluido. Los sellos de reemplazo deben corresponder a la dimensión y material requeridos. Mezclar repuestos sin identificación puede modificar el comportamiento de la conexión.

Seguridad durante conexión y desconexión

La principal ventaja del Camlock es la rapidez, pero esa misma facilidad exige procedimientos de operación claros. Nunca debe desconectarse una línea que conserve presión interna o un producto peligroso sin aplicar previamente el procedimiento de aislamiento, drenaje o despresurización correspondiente. El operador debe utilizar los equipos de protección establecidos para el fluido.

Las manijas deben quedar completamente cerradas antes de poner el sistema en servicio. Cuando la instalación requiera mecanismos adicionales de seguridad, estos deben utilizarse según la evaluación de riesgos. En aplicaciones críticas, la selección y operación deben ser revisadas por personal competente.

Cómo solicitar una cotización sin errores

Para cotizar un Camlock, indique como mínimo: Tipo A, B, C, D, E, F, DC o DP; diámetro nominal; material; cantidad y aplicación. Si tiene rosca, indique el tipo de rosca requerido. Si utiliza espiga, informe la medida de la manguera. Para fluidos químicos o temperaturas elevadas, proporcione además los datos del producto y condiciones de operación.

Una fotografía clara del acople existente puede acelerar la identificación, especialmente si se ve el extremo de conexión y cualquier grabado. Si desconoce la letra del tipo Camlock, una fotografía frontal y lateral permite entender mejor la configuración solicitada. Evitar suposiciones en esta etapa reduce devoluciones y tiempos de parada.

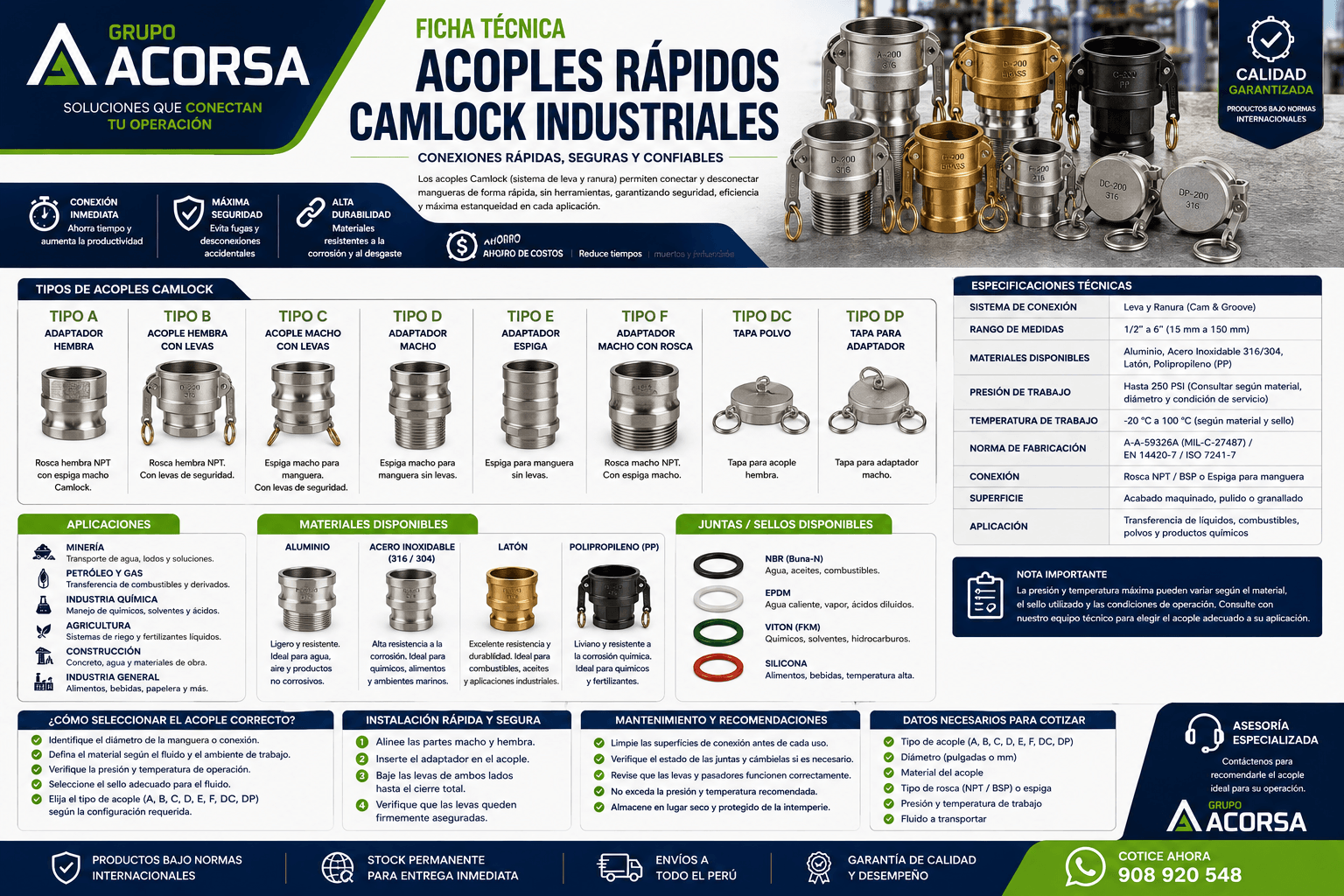

Ficha técnica general Camlock

Preguntas frecuentes sobre Acoples Camlock

¿Qué significa Camlock?

Es el nombre común de un sistema de acoplamiento rápido de leva y ranura. Permite conectar dos componentes compatibles accionando los brazos del acoplador.

¿Qué tipo se conecta directamente a una manguera?

Los Tipos C y E incorporan espiga para manguera: el Tipo C es acoplador con brazos y el Tipo E es adaptador.

¿Qué tipos incorporan rosca?

Los tipos A, B, D y F utilizan conexiones roscadas en distintas configuraciones. El estándar de rosca debe confirmarse para cada requerimiento.

¿Para qué sirven DC y DP?

Son configuraciones de cierre. DC es una tapa acopladora y DP un tapón adaptador.

¿Todos los Camlock soportan 250 psi?

No debe asumirse. La página publica hasta 250 psi como referencia general; el valor aplicable debe confirmarse según material, tamaño, sello, fabricante y temperatura.

¿Qué material debo elegir?

Depende del fluido, temperatura, ambiente, presión y requisitos del proyecto. La línea publicada contempla aluminio, inoxidable, latón y polipropileno.

¿Se necesitan herramientas para conectarlos?

El principio Camlock está diseñado para conexión y desconexión rápida mediante brazos de cierre, sin herramientas especiales en la operación normal.

¿Cómo evito pedir el tipo equivocado?

Indique la letra del tipo, diámetro, material y conexión posterior. Si no conoce esos datos, envíe fotografías claras de ambos extremos y cualquier marcado visible.

¿Necesita identificar un Camlock?

Envíe tipo, diámetro, material, cantidad, fluido y fotografías del acople. Si no conoce el modelo, envíe fotografías frontales y laterales.

COTIZAR CON GRUPO ACORSA
