Bridas Industriales en Perú | Acero Inoxidable y Acero al Carbono

Slip On, Welding Neck, Blind, Socket Weld, Threaded, Lap Joint y otras configuraciones para sistemas industriales.

SOLICITAR COTIZACIÓN

Bridas industriales para sistemas de tuberías

Las bridas industriales son componentes desmontables empleados para conectar tuberías, válvulas, bombas, recipientes y equipos. Permiten intervenir una línea durante inspecciones y mantenimiento sin depender exclusivamente de uniones permanentes. Grupo Acorsa atiende requerimientos de acero inoxidable y acero al carbono para diferentes sectores industriales del Perú. La selección correcta debe considerar diámetro nominal, tipo de brida, material, clase de presión, estándar dimensional, cara de sellado, temperatura, fluido, junta y elementos de fijación.

Las bridas industriales son componentes desmontables empleados para conectar tuberías, válvulas, bombas, recipientes y equipos. Permiten intervenir una línea durante inspecciones y mantenimiento sin depender exclusivamente de uniones permanentes. Grupo Acorsa atiende requerimientos de acero inoxidable y acero al carbono para diferentes sectores industriales del Perú. La selección correcta debe considerar diámetro nominal, tipo de brida, material, clase de presión, estándar dimensional, cara de sellado, temperatura, fluido, junta y elementos de fijación.

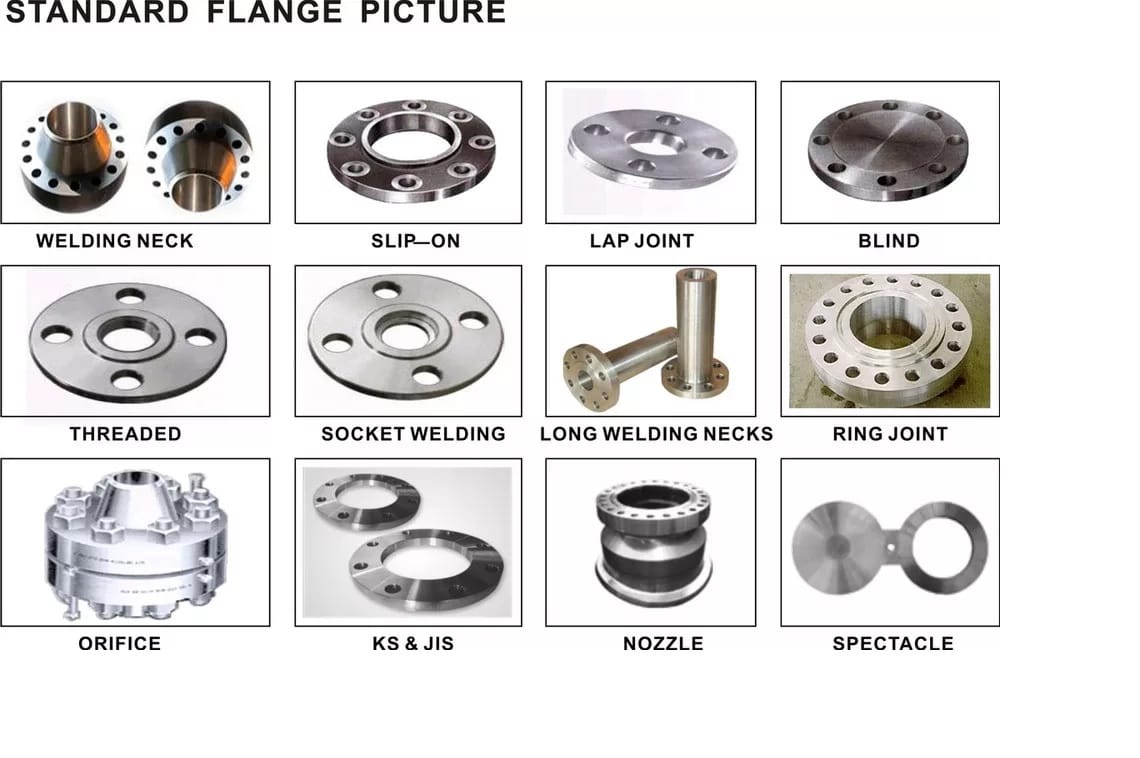

Tipos de bridas industriales

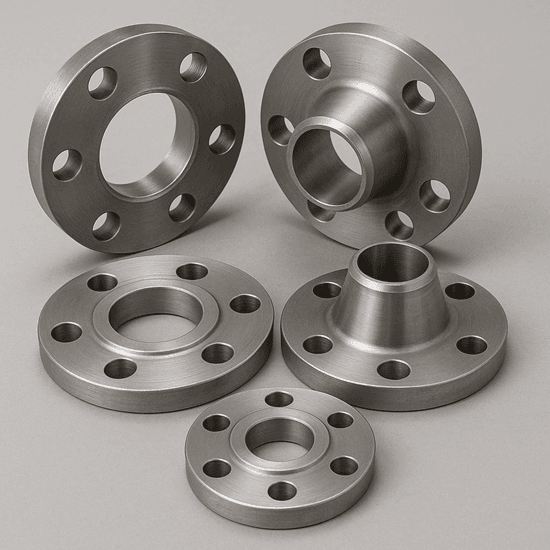

La página proporcionada contempla Slip On, Welding Neck, Blind, Socket Weld, Threaded, Lap Joint y bridas de Orificio. Las Slip On reciben la tubería dentro de la brida y se fijan mediante soldadura. Las Welding Neck incorporan un cuello cónico y unión a tope. Las Blind cierran extremos de líneas o equipos. Socket Weld y Threaded responden a configuraciones específicas de conexión, mientras que Lap Joint facilita determinadas operaciones de alineamiento y desmontaje. La brida de Orificio forma parte de conjuntos de medición de caudal.

La página proporcionada contempla Slip On, Welding Neck, Blind, Socket Weld, Threaded, Lap Joint y bridas de Orificio. Las Slip On reciben la tubería dentro de la brida y se fijan mediante soldadura. Las Welding Neck incorporan un cuello cónico y unión a tope. Las Blind cierran extremos de líneas o equipos. Socket Weld y Threaded responden a configuraciones específicas de conexión, mientras que Lap Joint facilita determinadas operaciones de alineamiento y desmontaje. La brida de Orificio forma parte de conjuntos de medición de caudal.

Acero inoxidable 304/304L y 316/316L

La información original incluye acero inoxidable T304/304L y T316/316L. Estas familias se utilizan en proyectos donde la resistencia a la corrosión y las condiciones del proceso requieren materiales inoxidables. La elección entre grados debe considerar fluido, ambiente, temperatura y requisitos de ingeniería. Para aplicaciones químicas, alimentarias, marinas o de proceso pueden existir exigencias adicionales de material, acabado, documentación y trazabilidad que deben indicarse antes de confirmar el suministro.

La información original incluye acero inoxidable T304/304L y T316/316L. Estas familias se utilizan en proyectos donde la resistencia a la corrosión y las condiciones del proceso requieren materiales inoxidables. La elección entre grados debe considerar fluido, ambiente, temperatura y requisitos de ingeniería. Para aplicaciones químicas, alimentarias, marinas o de proceso pueden existir exigencias adicionales de material, acabado, documentación y trazabilidad que deben indicarse antes de confirmar el suministro.

Bridas de acero al carbono

Las bridas de acero al carbono constituyen una solución ampliamente utilizada en sistemas industriales compatibles, incluyendo aplicaciones generales de agua, gas y petróleo mencionadas en el contenido existente. La especificación debe identificar material, norma, clase, diámetro y condiciones de operación. El hecho de que dos bridas tengan el mismo diámetro nominal no garantiza compatibilidad si pertenecen a estándares o clases diferentes.

Las bridas de acero al carbono constituyen una solución ampliamente utilizada en sistemas industriales compatibles, incluyendo aplicaciones generales de agua, gas y petróleo mencionadas en el contenido existente. La especificación debe identificar material, norma, clase, diámetro y condiciones de operación. El hecho de que dos bridas tengan el mismo diámetro nominal no garantiza compatibilidad si pertenecen a estándares o clases diferentes.

Clases 150, 300, 600, 900, 1500 y 2500

El contenido suministrado menciona clases de presión 150, 300, 600, 900, 1500 y 2500 lbs. Estas designaciones deben interpretarse conforme al estándar correspondiente y no como una presión máxima fija e independiente de la temperatura y el material. En aplicaciones críticas, la ingeniería del proyecto debe verificar la relación presión-temperatura y todos los criterios de diseño antes de instalar el componente.

El contenido suministrado menciona clases de presión 150, 300, 600, 900, 1500 y 2500 lbs. Estas designaciones deben interpretarse conforme al estándar correspondiente y no como una presión máxima fija e independiente de la temperatura y el material. En aplicaciones críticas, la ingeniería del proyecto debe verificar la relación presión-temperatura y todos los criterios de diseño antes de instalar el componente.

Normas y compatibilidad dimensional

Entre las referencias de la página se encuentran ANSI/ASME B16.5, ASTM A-182 y DIN. La norma es fundamental porque determina características dimensionales y de fabricación. Diámetro exterior, círculo de pernos, perforaciones, espesor, diámetro interior y geometría de cara pueden variar. No es recomendable mezclar componentes únicamente porque visualmente parecen similares o comparten el mismo diámetro nominal.

Entre las referencias de la página se encuentran ANSI/ASME B16.5, ASTM A-182 y DIN. La norma es fundamental porque determina características dimensionales y de fabricación. Diámetro exterior, círculo de pernos, perforaciones, espesor, diámetro interior y geometría de cara pueden variar. No es recomendable mezclar componentes únicamente porque visualmente parecen similares o comparten el mismo diámetro nominal.

Slip On vs Welding Neck

La diferencia entre una Slip On y una Welding Neck no es solamente estética. La Slip On se monta introduciendo la tubería dentro de la brida y aplicando el procedimiento de soldadura correspondiente. La Welding Neck utiliza un cuello con transición y soldadura a tope. La selección depende de la ingeniería de la línea, esfuerzos, presión, temperatura, mantenimiento y especificación aplicable; no existe una única opción correcta para todos los servicios.

La diferencia entre una Slip On y una Welding Neck no es solamente estética. La Slip On se monta introduciendo la tubería dentro de la brida y aplicando el procedimiento de soldadura correspondiente. La Welding Neck utiliza un cuello con transición y soldadura a tope. La selección depende de la ingeniería de la línea, esfuerzos, presión, temperatura, mantenimiento y especificación aplicable; no existe una única opción correcta para todos los servicios.

Bridas ciegas para cierre de líneas

Las bridas Blind se utilizan para cerrar extremos bridados de tuberías, válvulas o recipientes. Ofrecen la ventaja de mantener un cierre desmontable para futuras intervenciones. El dimensionamiento debe corresponder a la misma norma, diámetro, clase y cara del conjunto al que se instalarán. En líneas críticas, la selección y montaje deben seguir los procedimientos establecidos por la instalación.

Las bridas Blind se utilizan para cerrar extremos bridados de tuberías, válvulas o recipientes. Ofrecen la ventaja de mantener un cierre desmontable para futuras intervenciones. El dimensionamiento debe corresponder a la misma norma, diámetro, clase y cara del conjunto al que se instalarán. En líneas críticas, la selección y montaje deben seguir los procedimientos establecidos por la instalación.

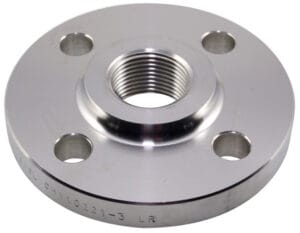

Socket Weld y Threaded

Las Socket Weld son empleadas en determinadas líneas de menor diámetro y requieren compatibilidad entre tubería, asiento y procedimiento de soldadura. Las Threaded permiten montaje roscado en aplicaciones donde la especificación lo admite. El texto original advierte sobre su uso cuando existen variaciones importantes de temperatura. En ambos casos, el tipo de conexión debe estar claramente indicado en la solicitud de compra.

Las Socket Weld son empleadas en determinadas líneas de menor diámetro y requieren compatibilidad entre tubería, asiento y procedimiento de soldadura. Las Threaded permiten montaje roscado en aplicaciones donde la especificación lo admite. El texto original advierte sobre su uso cuando existen variaciones importantes de temperatura. En ambos casos, el tipo de conexión debe estar claramente indicado en la solicitud de compra.

Lap Joint, Reducidas y Spectacle Blind

Las configuraciones Lap Joint pueden facilitar alineamiento y desmontaje en determinados sistemas. Las bridas reducidas permiten resolver transiciones cuando la ingeniería contempla cambios de diámetro. Las Spectacle Blind son elementos de aislamiento utilizados en sistemas de proceso. Estas piezas no deben seleccionarse por apariencia: dimensiones, material, clase, norma y función dentro del sistema deben verificarse individualmente.

Las configuraciones Lap Joint pueden facilitar alineamiento y desmontaje en determinados sistemas. Las bridas reducidas permiten resolver transiciones cuando la ingeniería contempla cambios de diámetro. Las Spectacle Blind son elementos de aislamiento utilizados en sistemas de proceso. Estas piezas no deben seleccionarse por apariencia: dimensiones, material, clase, norma y función dentro del sistema deben verificarse individualmente.

Cara, junta y pernos

La hermeticidad depende del conjunto formado por las bridas, la junta, pernos, tuercas, superficies de contacto, alineamiento y procedimiento de apriete. La junta debe ser compatible con fluido, temperatura, presión y tipo de cara. Los pernos no deberían utilizarse para forzar la corrección de desalineamientos importantes de tubería. El montaje debe ejecutarse de acuerdo con los procedimientos técnicos y de seguridad aplicables al proyecto.

La hermeticidad depende del conjunto formado por las bridas, la junta, pernos, tuercas, superficies de contacto, alineamiento y procedimiento de apriete. La junta debe ser compatible con fluido, temperatura, presión y tipo de cara. Los pernos no deberían utilizarse para forzar la corrección de desalineamientos importantes de tubería. El montaje debe ejecutarse de acuerdo con los procedimientos técnicos y de seguridad aplicables al proyecto.

Temperatura, presión y servicio

La temperatura puede modificar la capacidad admisible de una unión bridada. Por ello, una clase nominal no debe convertirse automáticamente en un valor único de presión de trabajo. El material también influye: inoxidable no significa inmunidad universal a la corrosión, y acero al carbono no es apropiado para cualquier fluido. Las condiciones reales del proceso deben formar parte de la selección.

La temperatura puede modificar la capacidad admisible de una unión bridada. Por ello, una clase nominal no debe convertirse automáticamente en un valor único de presión de trabajo. El material también influye: inoxidable no significa inmunidad universal a la corrosión, y acero al carbono no es apropiado para cualquier fluido. Las condiciones reales del proceso deben formar parte de la selección.

Aplicaciones industriales

Las bridas se utilizan en industria petroquímica y química, petróleo, alimentos y bebidas, minería, energía, saneamiento, manufactura y otras instalaciones de proceso. Cada sector puede establecer requisitos particulares de materiales, certificados, limpieza, acabado o trazabilidad. Una descripción comercial general nunca debe sustituir las especificaciones de ingeniería de una instalación crítica.

Las bridas se utilizan en industria petroquímica y química, petróleo, alimentos y bebidas, minería, energía, saneamiento, manufactura y otras instalaciones de proceso. Cada sector puede establecer requisitos particulares de materiales, certificados, limpieza, acabado o trazabilidad. Una descripción comercial general nunca debe sustituir las especificaciones de ingeniería de una instalación crítica.

Mantenimiento y reposición

Para reemplazar una brida existente es recomendable fotografiar la pieza de frente, lateralmente y especialmente su marcado. Deben registrarse diámetro nominal, clase, material, norma y tipo. Cuando existan planos, isométricos, certificados u órdenes de compra anteriores, conviene utilizarlos como respaldo. Una fotografía sin escala o una única medida puede ser insuficiente para identificar una pieza con seguridad.

Para reemplazar una brida existente es recomendable fotografiar la pieza de frente, lateralmente y especialmente su marcado. Deben registrarse diámetro nominal, clase, material, norma y tipo. Cuando existan planos, isométricos, certificados u órdenes de compra anteriores, conviene utilizarlos como respaldo. Una fotografía sin escala o una única medida puede ser insuficiente para identificar una pieza con seguridad.

Recepción, inspección y almacenamiento

Al recibir un lote conviene comprobar cantidad, tipo, diámetro, clase, material y marcado contra la orden de compra. Las caras mecanizadas deben protegerse frente a golpes y daños. El almacenamiento debe reducir contaminación, humedad excesiva y deterioro mecánico. Cuando el proyecto requiera documentación de calidad o trazabilidad, estos requisitos deben quedar definidos durante la cotización y compra.

Al recibir un lote conviene comprobar cantidad, tipo, diámetro, clase, material y marcado contra la orden de compra. Las caras mecanizadas deben protegerse frente a golpes y daños. El almacenamiento debe reducir contaminación, humedad excesiva y deterioro mecánico. Cuando el proyecto requiera documentación de calidad o trazabilidad, estos requisitos deben quedar definidos durante la cotización y compra.

Cómo cotizar correctamente

Una consulta técnica debería incluir tipo de brida, diámetro nominal, material, grado, norma, clase, cara, schedule cuando corresponda, cantidad, fluido, temperatura y destino del proyecto. Fotografías y datasheets ayudan a reducir ambigüedades. Si no se dispone de todos los datos, es preferible identificar claramente lo desconocido antes que asumir una especificación que pueda resultar incompatible.

Una consulta técnica debería incluir tipo de brida, diámetro nominal, material, grado, norma, clase, cara, schedule cuando corresponda, cantidad, fluido, temperatura y destino del proyecto. Fotografías y datasheets ayudan a reducir ambigüedades. Si no se dispone de todos los datos, es preferible identificar claramente lo desconocido antes que asumir una especificación que pueda resultar incompatible.

Ingeniería de una unión bridada

Una unión bridada debe considerarse como un sistema completo. Dos bridas correctas pueden no producir una unión adecuada si la junta, los pernos, el alineamiento o el montaje no corresponden a la especificación. La secuencia y control de apriete dependen de variables del conjunto. No deben improvisarse valores sin conocer los requisitos de ingeniería, materiales y condiciones de servicio.

Una unión bridada debe considerarse como un sistema completo. Dos bridas correctas pueden no producir una unión adecuada si la junta, los pernos, el alineamiento o el montaje no corresponden a la especificación. La secuencia y control de apriete dependen de variables del conjunto. No deben improvisarse valores sin conocer los requisitos de ingeniería, materiales y condiciones de servicio.

Planificación de repuestos críticos

En plantas donde una parada afecta la producción, conviene mantener una base de repuestos con código del equipo, ubicación, tipo de brida, material, estándar, clase, diámetro y cantidades habituales. Fotografías y certificados históricos agilizan futuras compras. Esta disciplina reduce el tiempo dedicado a identificar componentes durante emergencias y facilita comparar ofertas técnicamente equivalentes.

En plantas donde una parada afecta la producción, conviene mantener una base de repuestos con código del equipo, ubicación, tipo de brida, material, estándar, clase, diámetro y cantidades habituales. Fotografías y certificados históricos agilizan futuras compras. Esta disciplina reduce el tiempo dedicado a identificar componentes durante emergencias y facilita comparar ofertas técnicamente equivalentes.

Datos indispensables para cotizar

Tipo de brida · diámetro · material · norma · clase · cara · schedule cuando aplique · cantidad · fluido · temperatura · fotografías y documentación disponible.
