Juntas de Expansión Metálicas Inoxidables en Perú
Juntas de Expansión Metálicas de Acero Inoxidable
En Grupo Acorsa suministramos y desarrollamos juntas de expansión metálicas de acero inoxidable para sistemas de tuberías que necesitan absorber dilatación térmica, contracción, vibración y movimientos controlados. Atendemos requerimientos para minería, energía, industria química, petroquímica, vapor, agua industrial, HVAC, plantas de proceso, mantenimiento industrial y proyectos de ingeniería en todo el Perú.
Una junta de expansión no debe elegirse únicamente por diámetro. Para ofrecer una solución técnicamente coherente evaluamos información como fluido, presión, temperatura, movimiento axial, lateral o angular, longitud disponible, material del fuelle, tipo de conexión, geometría de la línea, condiciones ambientales y disposición de anclajes y guías. Esta metodología permite orientar cada propuesta hacia las condiciones reales de operación y reducir el riesgo de seleccionar un compensador inadecuado.
Nuestro objetivo comercial es que el cliente reciba una alternativa clara, trazable y correctamente especificada. Por ello, cuando el proyecto lo requiere, solicitamos planos, fotografías, datos de proceso o fichas técnicas antes de definir la configuración final.
COTIZAR POR WHATSAPP
Juntas de dilatación para tuberías industriales
Las variaciones de temperatura producen expansión y contracción en las tuberías. Cuando estos desplazamientos no son controlados correctamente, pueden generarse esfuerzos adicionales sobre bridas, válvulas, bombas, intercambiadores, boquillas de equipos, soportes y estructuras. Una junta de expansión metálica incorpora uno o más fuelles corrugados diseñados para deformarse de manera controlada y absorber un movimiento determinado dentro de los límites de diseño del conjunto.
El fuelle metálico es el elemento flexible principal. Su material, espesor, geometría, número de ondas y longitud dependen de las condiciones de servicio. El conjunto puede incorporar bridas, extremos soldables, tirantes, bisagras, cardanes, cubiertas exteriores, camisas internas, terminales roscados, conexiones ranuradas o sanitarias, entre otros elementos.
Una especificación profesional debe considerar no solo el movimiento requerido, sino también la presión interna, la temperatura de operación, la compatibilidad química, la frecuencia de ciclos, la velocidad del fluido y la forma en que la tubería se encuentra soportada. Por esta razón, en aplicaciones industriales críticas recomendamos revisar el sistema completo y no únicamente la junta como componente aislado.
¿Cuál es la diferencia entre axial, lateral, angular y universal?
Identificar correctamente el movimiento es uno de los pasos más importantes para seleccionar una junta. Aunque todas utilizan un elemento flexible corrugado, la geometría del conjunto y la forma en que se controla el movimiento pueden ser muy diferentes.
Junta axial
Trabaja principalmente en compresión y extensión longitudinal. Es común en tramos rectos, pero requiere una correcta disposición de anclajes y guías. La presión interna genera fuerzas que deben ser consideradas por el sistema de tuberías.
Junta lateral
Permite desplazamientos transversales entre extremos. La capacidad lateral aumenta normalmente con una configuración adecuada de longitud y número de fuelles. Es útil cuando la geometría de la instalación no permite absorber el movimiento únicamente de forma axial.
Junta angular
Absorbe rotación relativa entre los extremos. Las versiones con bisagras o cardán permiten controlar el plano y la dirección del movimiento, siendo especialmente útiles en sistemas diseñados mediante arreglos de varias juntas.
Junta universal
Utiliza normalmente dos fuelles separados por un tramo intermedio. Permite absorber desplazamientos laterales o combinados de mayor magnitud y puede adaptarse a configuraciones donde existe una distancia importante entre puntos de conexión.
24 configuraciones de juntas de expansión metálicas
La siguiente galería reúne 24 configuraciones de juntas metálicas utilizadas en distintos servicios industriales. Se presentan modelos axiales, bridados, universales, angulares, roscados, soldables, ranurados, sanitarios y diseños especiales. Las imágenes son referenciales y permiten identificar las principales familias disponibles. La configuración final, dimensiones, material y capacidad de movimiento deben confirmarse con los datos reales de cada instalación.
Si el cliente no conoce exactamente qué tipo requiere, puede enviarnos una fotografía de la junta existente, dimensiones principales, diámetro de tubería y condiciones de operación. Con esa información podemos orientar la identificación inicial y solicitar los datos adicionales necesarios antes de cotizar.
Junta de Expansión Axial Bridada
Compensa expansión y contracción longitudinal en líneas industriales con conexión bridada.
COTIZAR POR WHATSAPP
Junta de Expansión Metálica con Bridas
Configuración desmontable para líneas de proceso, vapor, agua industrial y servicios generales.
COTIZAR POR WHATSAPP
Junta Axial de Acero Inoxidable
Fuelle inoxidable destinado a absorber dilatación térmica en el eje de la tubería.
COTIZAR POR WHATSAPP
Junta de Dilatación Industrial Inoxidable
Reduce esfuerzos térmicos en tuberías, equipos y conexiones sometidas a cambios de temperatura.
COTIZAR POR WHATSAPP
Junta de Dilatación Inoxidable con Bridas
Conjunto metálico con bridas para montaje, inspección y mantenimiento de la línea.
COTIZAR POR WHATSAPP
Junta de Expansión Axial Simple
Diseño simple para compresión y extensión axial en sistemas correctamente anclados y guiados.
COTIZAR POR WHATSAPP

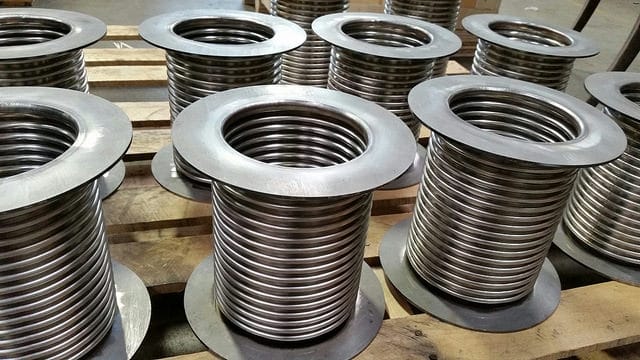

Junta de Dilatación Metálica
Elemento flexible para absorber movimientos térmicos y pequeñas desalineaciones controladas.
COTIZAR POR WHATSAPP

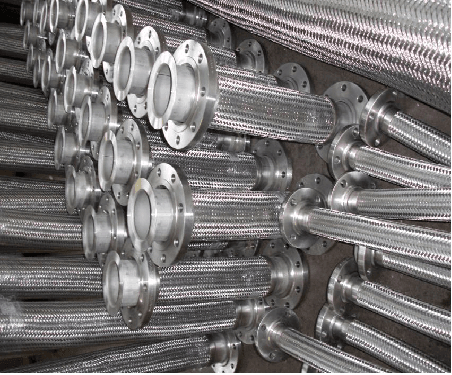

Junta Metálica de Acero Inoxidable
Compensador corrugado para procesos industriales y servicios que requieren resistencia térmica y mecánica.
COTIZAR POR WHATSAPP

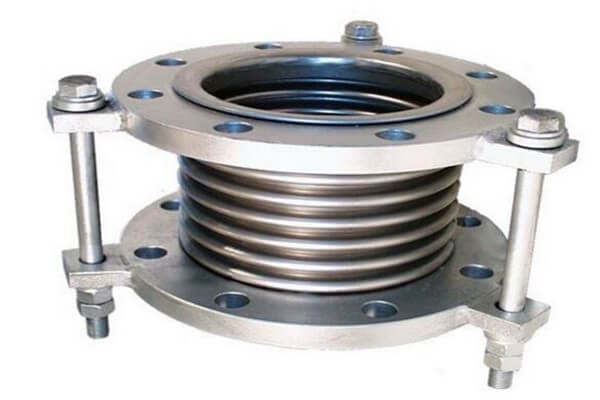

Junta Universal de Expansión
Configuración orientada a movimientos laterales o combinados según geometría y diseño de la instalación.
COTIZAR POR WHATSAPP

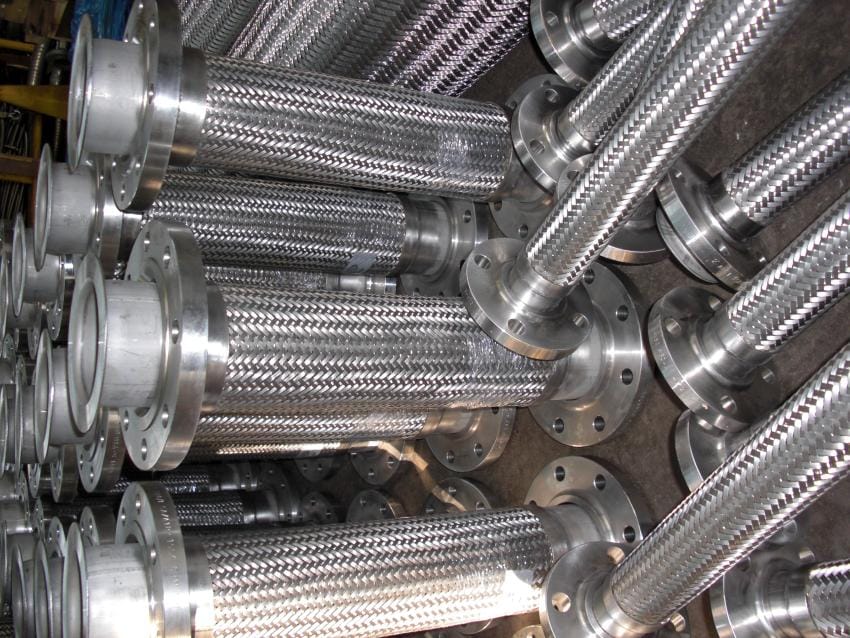

Junta de Expansión Metálica Bridada
Diseño con bridas para integración segura en redes industriales y facilidad de desmontaje.
COTIZAR POR WHATSAPP

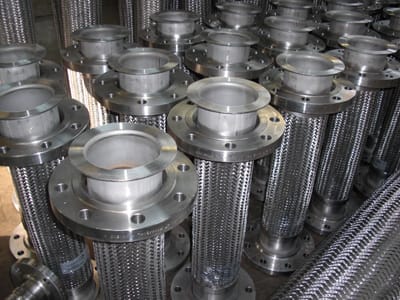

Junta Circular Bridada
Compensador circular para ductos, tuberías y equipos de diferentes diámetros.
COTIZAR POR WHATSAPP

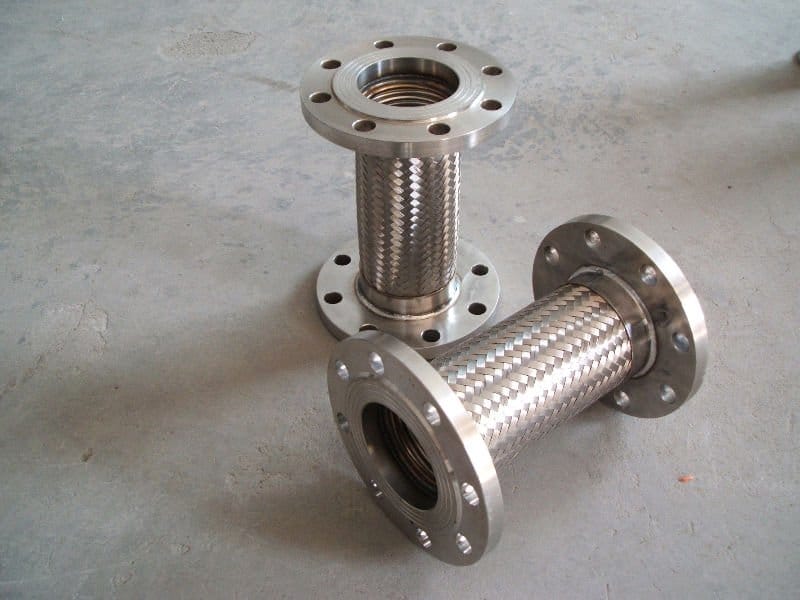

Junta con Brida Fija–Fija
Configuración con orientación definida de bridas para instalaciones donde la posición de perforaciones debe mantenerse.
COTIZAR POR WHATSAPP

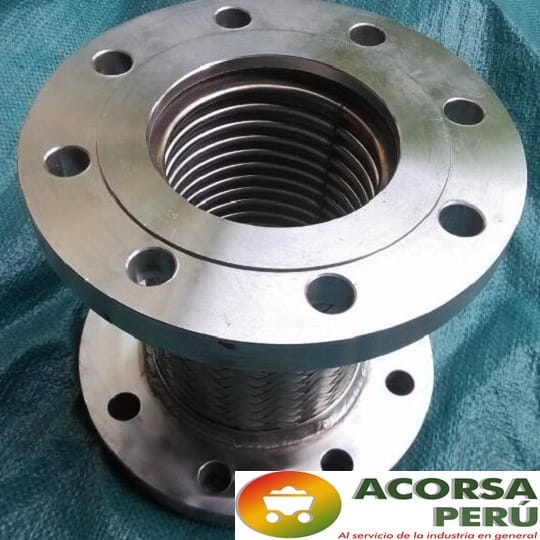

Junta con Protección Exterior
Protección adicional del fuelle frente a manipulación, contacto accidental o condiciones externas.
COTIZAR POR WHATSAPP

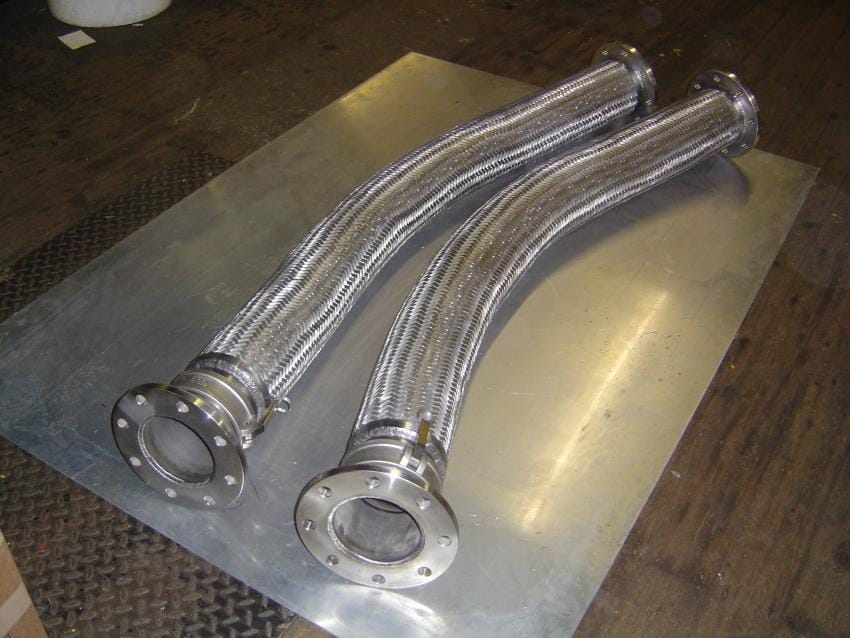

Junta con Cubierta Protectora
Diseñada para resguardar el elemento corrugado sin impedir su movimiento funcional.
COTIZAR POR WHATSAPP

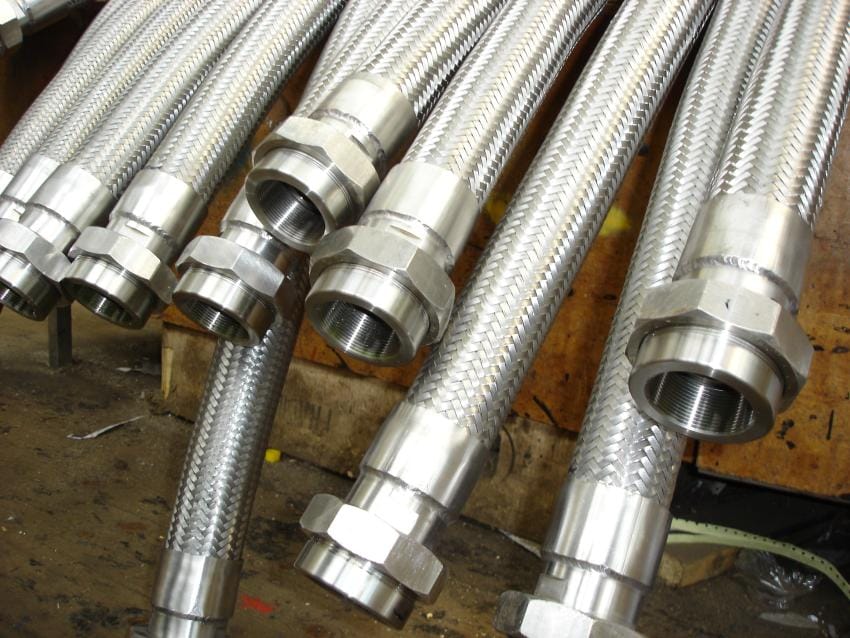

Junta con Rosca Hembra
Alternativa compacta para diámetros menores y líneas que utilizan conexiones roscadas.
COTIZAR POR WHATSAPP

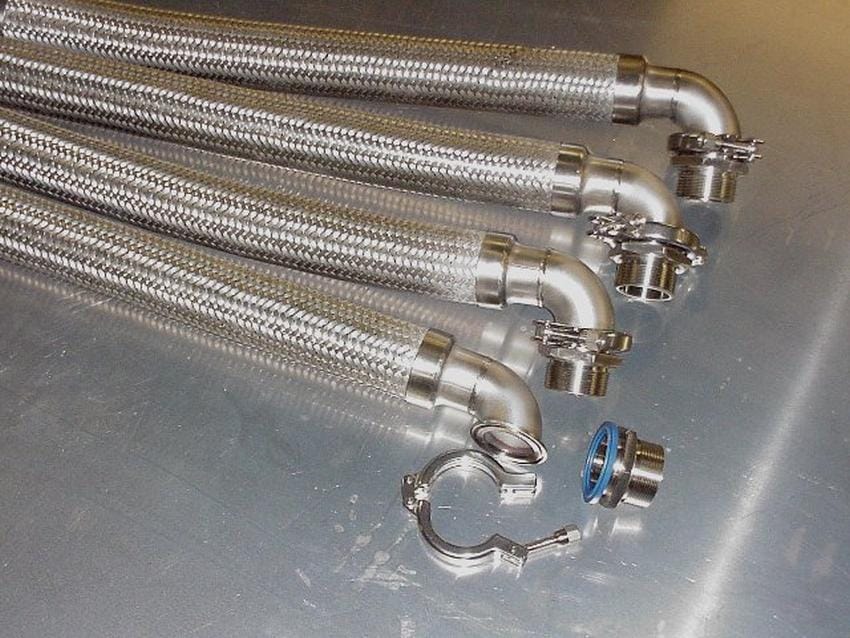

Junta de Expansión Sanitaria
Configuración para procesos que requieren conexiones higiénicas y acabados específicos.
COTIZAR POR WHATSAPP

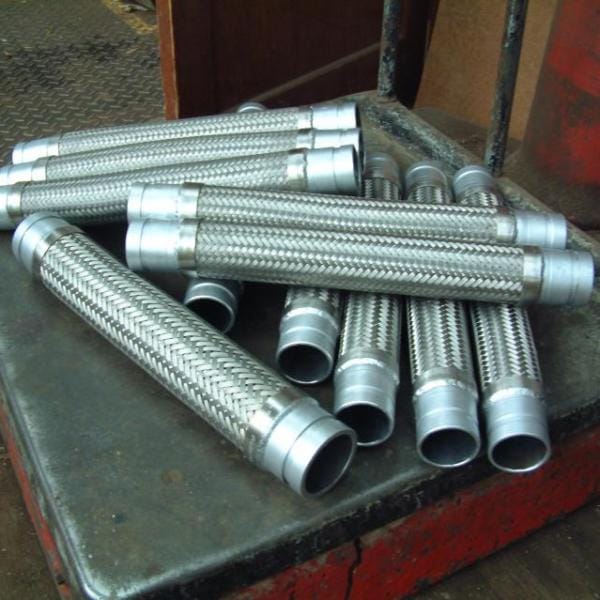

Junta de Expansión Ranurada
Terminal ranurado para sistemas mecánicos compatibles y redes donde se requiere montaje rápido.
COTIZAR POR WHATSAPP

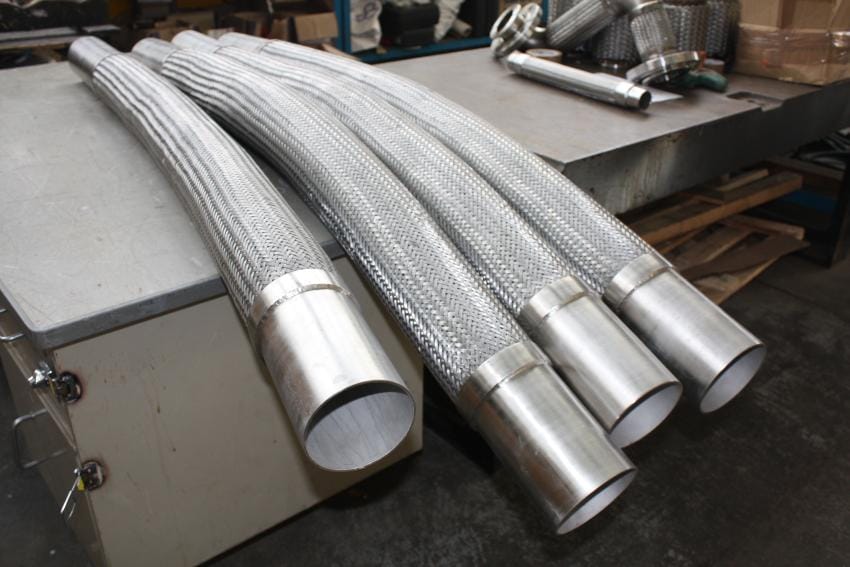

Junta de Expansión Soldable
Extremos preparados para soldadura directa a la tubería de acuerdo con material y dimensiones del proyecto.
COTIZAR POR WHATSAPP

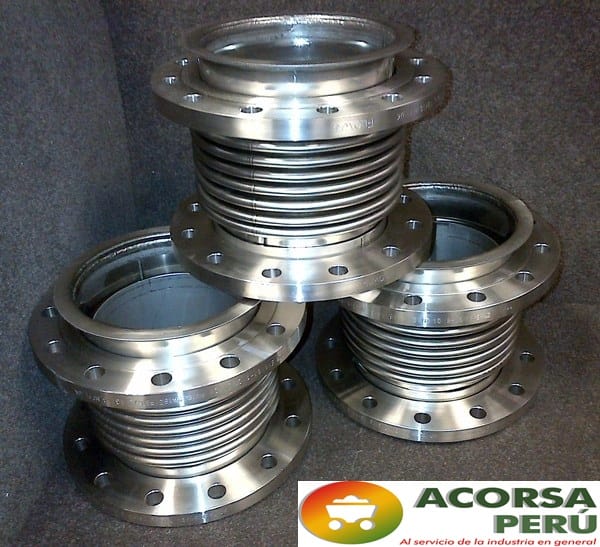

Junta para Movimiento Angular
Permite rotación relativa controlada entre extremos cuando el diseño de la línea requiere movimiento angular.
COTIZAR POR WHATSAPP
Junta de Dilatación Especial
Fabricación según diámetro, longitud, presión, temperatura, movimiento y tipo de conexión requerido.
COTIZAR POR WHATSAPP

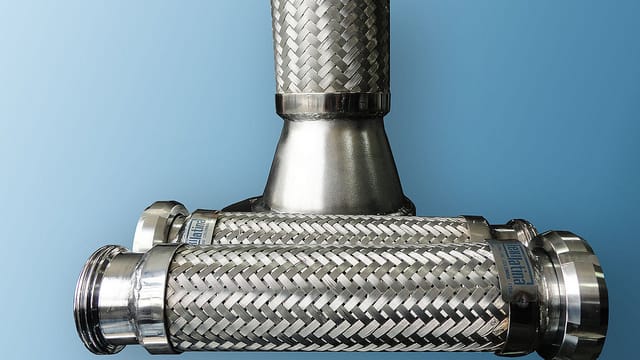

Junta Metálica con Unión SMS
Junta inoxidable con terminal SMS para aplicaciones sanitarias y procesos compatibles.
COTIZAR POR WHATSAPP
Junta Bridada de Fabricación Especial
Configuración bridada fabricada a medida para condiciones específicas de operación e instalación.
COTIZAR POR WHATSAPP

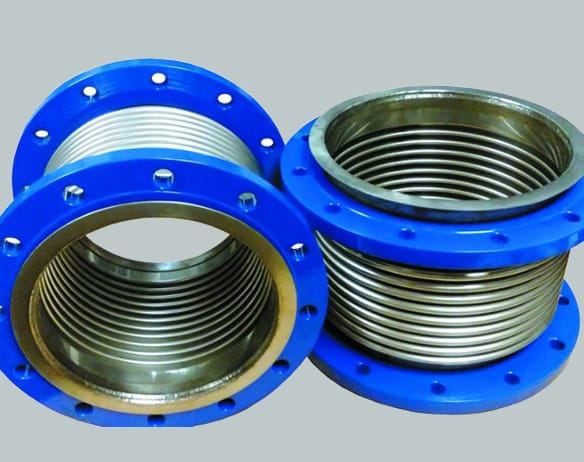

Junta de Dilatación Compacta
Solución de longitud reducida para espacios limitados, sujeta a verificación de movimiento y esfuerzos.
COTIZAR POR WHATSAPP
Junta Metálica Industrial Inoxidable
Configuración general para conducción de fluidos y compensación de movimientos en sistemas industriales.
COTIZAR POR WHATSAPPMateriales disponibles para el fuelle
El material del fuelle debe seleccionarse considerando compatibilidad química, temperatura, presión, número de ciclos, ambiente exterior y características del fluido. En aplicaciones industriales son habituales los aceros inoxidables austeníticos debido a su buena combinación de conformabilidad, resistencia mecánica y comportamiento frente a la corrosión.
No existe un material universal para todas las aplicaciones. Por ejemplo, un acero inoxidable adecuado para agua industrial puede no ser la mejor alternativa para un fluido químico específico o una atmósfera altamente corrosiva. Por ello, cuando la compatibilidad del material sea determinante, es recomendable indicar composición del fluido, concentración, temperatura y cualquier agente contaminante presente.
| Material | Aplicación orientativa | Datos a verificar |
|---|---|---|
| AISI 304 / 304L | Servicios industriales generales, agua y procesos compatibles. | Fluido, temperatura, presión y ambiente. |
| AISI 316 / 316L | Procesos con mayores exigencias de resistencia frente a determinados medios corrosivos. | Composición química, cloruros, concentración y temperatura. |
| AISI 321 / 347 | Aplicaciones térmicas y configuraciones sujetas a especificación de proyecto. | Temperatura, ciclos y condiciones de diseño. |
| Aleaciones especiales | Procesos químicos, térmicos o ambientes severos. | Ficha del fluido y condiciones completas de operación. |
Tipos de conexión y terminaciones disponibles
Las juntas pueden suministrarse con conexiones bridadas, soldables, roscadas, ranuradas o sanitarias. Las bridas facilitan el desmontaje y mantenimiento; los extremos soldables integran directamente el conjunto a la tubería; las conexiones roscadas son prácticas en determinados diámetros; y las terminaciones sanitarias se utilizan cuando el proceso exige desmontaje frecuente o condiciones higiénicas específicas.
Para cotizar correctamente una junta bridada es importante indicar la norma, diámetro nominal y clase o presión nominal de la brida. Cuando se trata de una junta soldable debemos conocer el diámetro exterior, espesor o schedule y material de la tubería. En conexiones especiales conviene enviar fotografías, croquis o planos dimensionales.
También es importante confirmar la longitud cara a cara. En reposiciones, esta medida debe tomarse de forma cuidadosa porque una diferencia dimensional puede alterar el montaje y precargar innecesariamente el fuelle. Si se trata de un proyecto nuevo, la longitud puede definirse en coordinación con la geometría disponible y el movimiento requerido.
Aplicaciones industriales
Las juntas de expansión metálicas se utilizan en instalaciones donde la tubería necesita flexibilidad controlada sin perder continuidad del sistema. La configuración adecuada depende de las condiciones reales del proceso y del comportamiento mecánico esperado.
También pueden encontrarse en industrias de alimentos y bebidas, plantas químicas, refinerías, instalaciones petroquímicas, tratamiento de agua, sistemas contra incendio, líneas de escape, ductos y equipos industriales. En cada caso deben verificarse el material, las conexiones y las condiciones de diseño.
Selección técnica orientada a una compra segura
En una junta de expansión, una diferencia aparentemente pequeña puede cambiar completamente el resultado: material del fuelle, longitud, presión, temperatura, recorrido axial, desplazamiento lateral, clase de brida o posición de los tirantes. Por eso una propuesta profesional debe partir de información técnica verificable.
En Grupo Acorsa buscamos que cada requerimiento comercial tenga una base técnica clara. Cuando recibimos una solicitud revisamos los datos disponibles y, si falta información crítica, la solicitamos antes de cerrar la especificación. Esto ayuda a evitar reemplazos elegidos solamente por apariencia o por una medida aproximada.
Fabricación y suministro según requerimiento
Las juntas pueden requerir fabricación especial cuando la instalación tiene una longitud determinada, conexiones no estándar, restricciones de espacio o condiciones particulares de movimiento. En estos casos, la información proporcionada por el cliente es fundamental para preparar una propuesta coherente.
Podemos trabajar a partir de planos, croquis, fotografías o muestras existentes. Para reposiciones recomendamos registrar la longitud total, diámetro nominal, diámetro exterior, número y tipo de perforaciones de brida, orientación, material y cualquier accesorio externo visible. Si existen tirantes, bisagras, camisas internas o cubiertas protectoras, también deben indicarse.
Antes de la instalación, el usuario debe verificar que el producto recibido corresponda a la especificación solicitada y que la línea se encuentre correctamente preparada. No se debe utilizar el fuelle para compensar errores importantes de alineación o dimensiones de montaje.
Control de calidad y trazabilidad del requerimiento
La confianza en un suministro industrial se construye con información clara. Por ello recomendamos que cada pedido se documente con la mayor precisión posible: descripción del producto, material, dimensiones, conexiones, cantidad y condiciones principales de servicio. Cuando el proyecto exige documentación adicional, esta debe solicitarse expresamente durante la etapa de cotización para poder confirmar su disponibilidad y alcance.
Esta forma de trabajo permite reducir ambigüedades y facilita futuras reposiciones. Un cliente que conserva las dimensiones y especificaciones de la junta instalada puede identificar con mayor rapidez el repuesto requerido en mantenimientos posteriores.
Datos técnicos necesarios para cotizar
Para preparar una propuesta más precisa, recomendamos enviar la siguiente información. Si no dispone de todos los datos, puede comenzar con fotografías y medidas básicas; nuestro equipo le indicará qué información adicional es necesaria.
| Dato | Información requerida | Importancia |
|---|---|---|
| Diámetro nominal | DN, pulgadas o diámetro exterior. | Define dimensiones principales y terminales. |
| Longitud total | Medida entre caras de brida o extremos. | Permite adaptar el conjunto al espacio disponible. |
| Fluido | Producto, concentración y condición de servicio. | Determina compatibilidad del material. |
| Presión | Presión de operación y diseño. | Variable fundamental para el cálculo. |
| Temperatura | Mínima, normal y máxima. | Influye en material y expansión térmica. |
| Movimiento | Axial, lateral, angular y recorrido. | Define el tipo de junta requerido. |
| Terminales | Brida, soldable, rosca, ranurado o sanitario. | Permite integrar correctamente la junta a la línea. |
| Cantidad | Número de unidades. | Necesaria para preparar la propuesta comercial. |
Anclajes, guías y soportes: parte esencial del sistema
Una junta de expansión no trabaja de forma aislada. Los anclajes definen puntos de restricción y las guías controlan la dirección del movimiento. Una instalación incorrecta puede hacer que el fuelle reciba desplazamientos o cargas para los cuales no fue diseñado.
En juntas axiales es especialmente importante definir los puntos fijos y las guías de tubería. En configuraciones laterales o angulares también deben revisarse las fuerzas de reacción, la geometría de la línea y la forma en que los desplazamientos serán transmitidos al compensador.
Por este motivo, cuando el proyecto presenta movimientos elevados, condiciones severas o geometrías complejas, la disposición del sistema debe ser revisada por personal técnico competente. La junta debe formar parte de una solución global y no utilizarse como elemento destinado a corregir errores significativos de montaje.
Recomendaciones para instalación y mantenimiento
Antes del montaje
Verifique dimensiones, orientación de bridas, estado del fuelle y correspondencia con la especificación del pedido. La tubería debe estar alineada y soportada conforme al diseño del sistema.
Durante la instalación
Evite golpes, torsión o esfuerzos sobre el fuelle. No utilice la junta como elemento para forzar la tubería hasta una posición incorrecta.
Durante la operación
Observe periódicamente el estado exterior del conjunto, posibles fugas, deformaciones anormales y condiciones de anclajes y soportes.
En mantenimiento
Registre el modelo, dimensiones y condiciones de servicio. Esta información ayuda a agilizar futuras reposiciones y reduce el riesgo de solicitar una configuración diferente.
Preguntas frecuentes
¿Qué datos necesito para pedir una junta de expansión?
Diámetro, longitud, fluido, presión, temperatura, movimiento requerido, tipo de terminal y cantidad.
¿Una junta axial también absorbe movimiento lateral?
Puede admitir pequeños movimientos secundarios según diseño, pero no debe asumirse que una junta axial sustituye a una configuración lateral o universal.
¿Se pueden fabricar juntas a medida?
Sí. La longitud, terminales, material y configuración pueden definirse según los requerimientos técnicos del proyecto.
¿Qué material es mejor: AISI 304 o AISI 316?
Depende del fluido, temperatura y ambiente. El AISI 316 ofrece mayor resistencia frente a determinados medios corrosivos, pero la selección debe verificarse para cada aplicación.
¿Pueden suministrarse con bridas ANSI o DIN?
Sí, según requerimiento. Es importante indicar diámetro, norma y clase o presión nominal.
¿Trabajan con juntas para vapor?
Sí, siempre que se conozcan presión, temperatura, movimiento, material y condiciones de instalación para definir la configuración adecuada.
¿Puedo enviar una fotografía para identificar la junta?
Sí. Una fotografía ayuda a reconocer la configuración, pero para cotizar correctamente también necesitaremos dimensiones y condiciones de operación.
¿Fabrican juntas con medidas especiales?
Se pueden evaluar configuraciones especiales según diámetro, longitud, conexiones, presión, temperatura y movimiento requerido.
¿Qué significa longitud cara a cara?
Es la distancia total entre las caras de conexión o extremos del conjunto. Es una medida fundamental cuando se reemplaza una junta existente.
¿La junta elimina toda la vibración de una bomba?
No debe asumirse. La vibración depende del equipo, soportación, alineamiento, frecuencia y sistema de tuberías. La junta es solo uno de los elementos que pueden intervenir en el comportamiento del sistema.
Solicita una cotización técnica con Grupo Acorsa
Si necesitas una junta de expansión metálica, envíanos el diámetro, longitud, presión, temperatura, fluido, tipo de movimiento y conexión. Si cuentas con plano, fotografía, muestra o ficha técnica, adjúntala para preparar una propuesta más precisa.
Atendemos requerimientos industriales, reposiciones, mantenimiento y proyectos en Perú. Nuestro objetivo es ayudarte a identificar una configuración adecuada antes de comprar, con información clara y una especificación comercial bien definida.
