Banda Plana de Transmisión – Descripción Técnica Completa

La banda plana de transmisión es un elemento mecánico fundamental en sistemas de potencia utilizados en maquinaria industrial, agrícola, textil, minera y de manufactura en general. Su función principal es transmitir potencia mecánica entre dos poleas, permitiendo la transferencia de movimiento y torque de manera eficiente y estable. A diferencia de otros tipos de bandas como las trapezoidales o dentadas, la banda plana se caracteriza por su diseño simple, delgado y ancho, lo que le permite trabajar a altas velocidades y cubrir grandes distancias entre ejes sin perder estabilidad.

1. ¿Qué es una banda plana de transmisión?

Una banda plana es un componente flexible y resistente elaborado para transferir potencia desde un eje motriz hacia un eje conducido. Se utiliza comúnmente en sistemas donde se requiere alta velocidad, baja vibración, gran eficiencia energética y un funcionamiento continuo. Su geometría consiste en una tira plana y ancha, fabricada con materiales capaces de soportar fricción, tensión y flexión constantes.

Actualmente, las bandas planas forman parte esencial de maquinarias como:

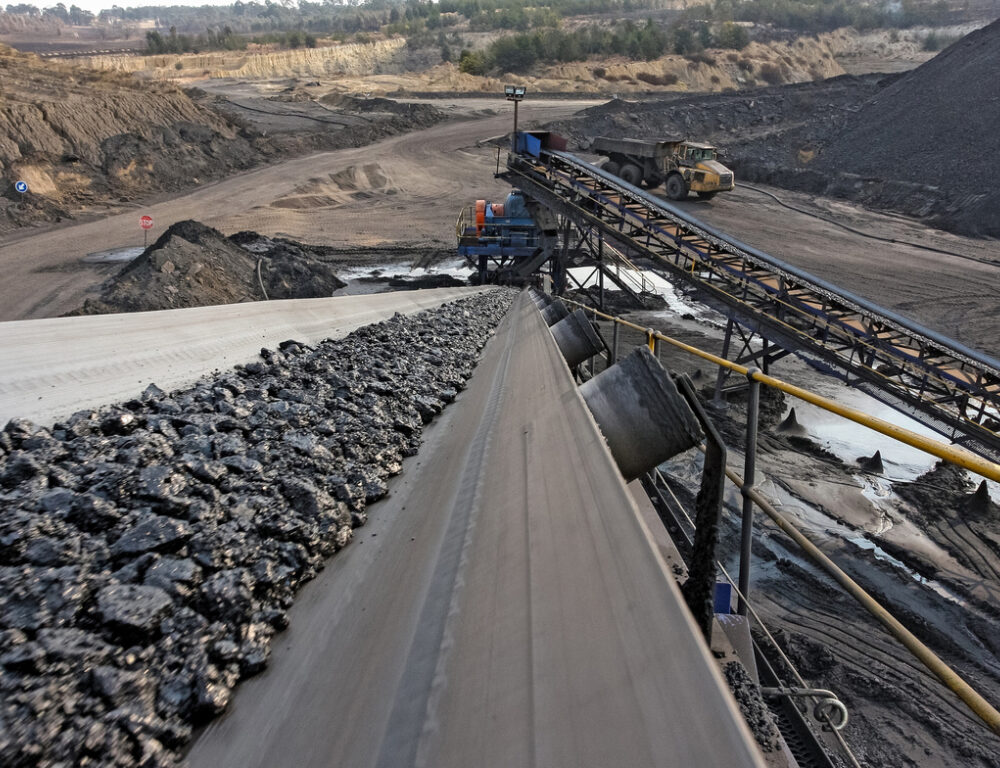

• Transportadores industriales

• Máquinas textiles

• Equipos de impresión

• Bombas

• Maquinaria agrícola

• Ventiladores industriales

• Sistemas de manufactura automatizada

La simplicidad de su diseño hace que sean una solución confiable, económica y fácil de mantener para numerosas aplicaciones.

---

2. Materiales de fabricación

Las bandas planas han evolucionado desde los antiguos modelos de cuero y textil hacia materiales modernos de alto rendimiento. Entre los materiales más utilizados se encuentran:

• Cuero

Tradicional y flexible, ofrece buen agarre y durabilidad, aunque es menos resistente a humedad y polvo.

• Goma / Caucho

Brinda excelente elasticidad, soporta desgaste y trabaja bien en aplicaciones de mediana potencia.

• Lonas textiles

Generalmente compuestas por algodón, nylon o poliéster. Aportan gran flexibilidad y resistencia interna.

• Poliuretano (PU)

Una de las opciones más modernas. Ofrece alta resistencia a la abrasión, aceites, químicos y temperaturas extremas.

• Materiales compuestos

Combinaciones de PU + capas de tejido + refuerzos de poliéster o aramida, que permiten transmisiones más exigentes, alta estabilidad dimensional y mayor vida útil.

Estos materiales se seleccionan según la velocidad del sistema, el entorno de trabajo, la carga y los requisitos de durabilidad.

---

3. Principales características de una banda plana

✔ Diseño completamente plano

Su perfil plano permite contacto total con la superficie de la polea, reduciendo vibración y aumentando eficiencia.

✔ Funciona con poleas lisas

No requiere ranuras ni geometrías especiales, lo que facilita la instalación y reduce el mantenimiento.

✔ Trabaja con alta tensión

Esto minimiza el deslizamiento y asegura transmisión constante.

✔ Adecuada para grandes distancias entre ejes

A diferencia de las correas trapezoidales, puede trabajar en transmisiones muy largas sin perder estabilidad.

✔ Capacidad para operar a altas velocidades

Algunas bandas planas soportan velocidades superiores a 30 m/s, dependiendo del material.

---

4. Ventajas de las bandas planas de transmisión

Las bandas planas ofrecen numerosos beneficios que las convierten en una solución ampliamente utilizada en la industria:

1. Alto nivel de eficiencia

Estas bandas pueden alcanzar eficiencias de hasta el 98%, superando a otros sistemas como cadenas o transmisiones engranadas.

2. Funcionamiento silencioso

Su contacto suave y continuo con la polea reduce ruido y vibración, ideal para maquinaria de precisión.

3. Excelente comportamiento a alta velocidad

Por su diseño ligero y delgado, trabajan con estabilidad en sistemas de rotación rápida.

4. Mayor capacidad de transmitir potencia a largas distancias

Gracias a su flexibilidad y bajo peso, pueden trabajar en líneas extendidas de varios metros sin problemas.

5. Bajo costo de mantenimiento

Su instalación es sencilla, y la mayoría de materiales modernos requieren poco mantenimiento.

---

5. Desventajas a considerar

Aunque ofrecen grandes ventajas, también presentan ciertas limitaciones:

1. Posible deslizamiento

Si la tensión no es adecuada, la banda puede deslizar y perder eficiencia.

2. Sensibilidad a la alineación de poleas

Requiere que las poleas estén correctamente alineadas para evitar desgaste irregular.

3. Limitaciones en ambientes extremos

Las versiones tradicionales (cuero, tela) no funcionan bien en ambientes húmedos, polvorientos o con agentes corrosivos.

4. No recomendadas para cargas de choque

Las bandas planas no son ideales para transmisiones donde existan golpes o cambios bruscos de carga.

---

6. Aplicaciones industriales

Las bandas planas son esenciales en sistemas donde se requiere:

• Alta velocidad periférica

• Bajo nivel de vibración

• Transmisiones largas

• Operación silenciosa

• Eficiencia energética

Algunas aplicaciones típicas incluyen:

• Plantas textiles

• Molinos industriales

• Fábricas de papel

• Transmisión entre motores y ventiladores

• Maquinaria de embalaje

• Laboratorios y equipos de precisión

---

7. Conclusión

La banda plana de transmisión continúa siendo un componente clave en el sector industrial gracias a su simplicidad, eficiencia, estabilidad y capacidad de operar a altas velocidades y largas distancias. Con la evolución de los materiales modernos, estas bandas ofrecen mayor durabilidad, resistencia y fiabilidad, adaptándose a múltiples aplicaciones y entornos exigentes.
