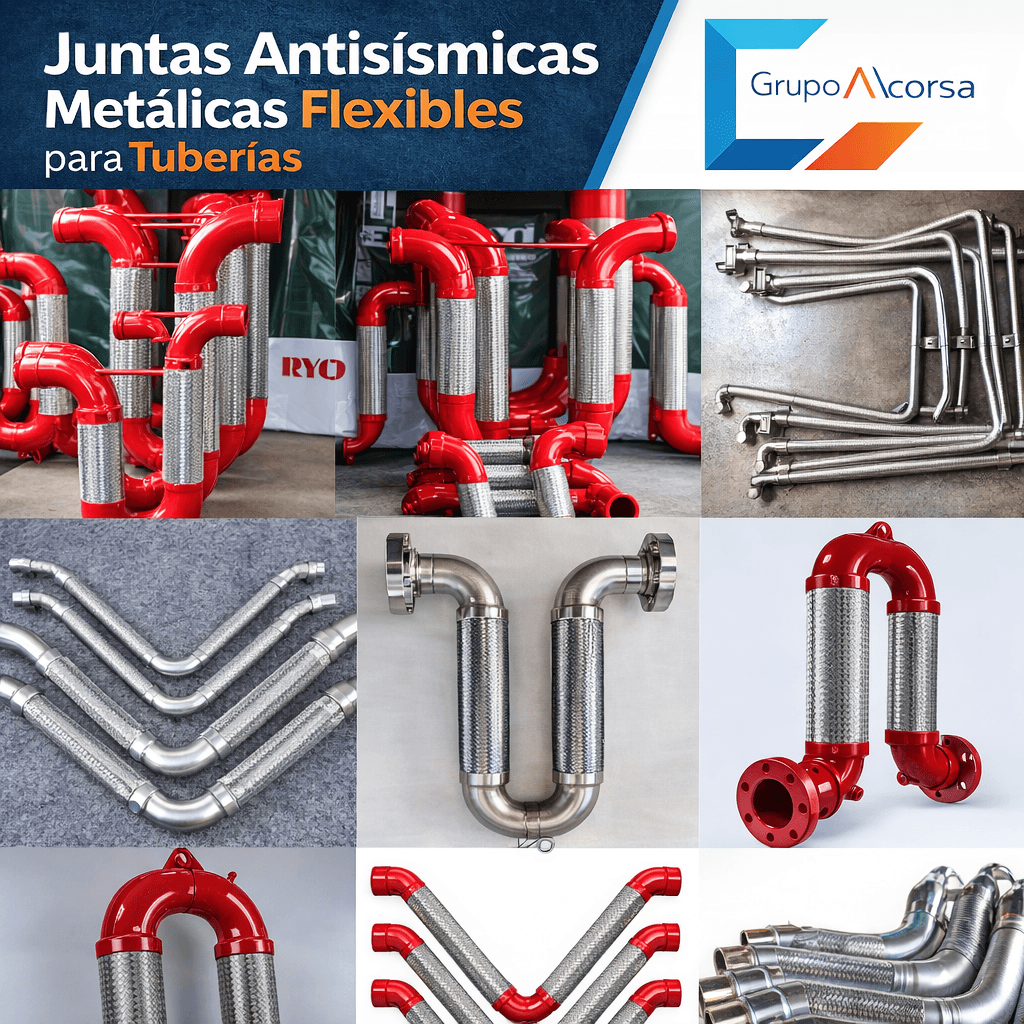

Juntas Anti sísmicas Flexibles
Junta Antisísmica Flexible – Acorsa Peru
Junta Flexible para Protección Sísmica: Solución Avanzada para Sistemas de Tuberías** La **junta flexible** está diseñado específicamente para compensar movimientos significativos en todas las direcciones, ofreciendo una **protección sísmica excepcional**. Esta junta permite la compensación de movimientos de tuberías que puedan ocurrir debido a terremotos, expansión térmica, asentamientos del terreno o cualquier otro desplazamiento inesperado. Gracias a su flexibilidad, se puede instalar en una amplia gama de aplicaciones, adaptándose a movimientos de hasta **± 24 pulgadas**. **Características Principales:** – **Movimiento de 360° en todas las direcciones**: La junta de expansión sísmica es completamente flexible, permitiendo movimientos de la tubería en cualquier dirección sin comprometer la integridad del sistema. Es capaz de absorber y compensar desplazamientos de hasta **± 24″**, lo que asegura que las tuberías mantengan su alineación y funcionamiento incluso en condiciones extremas. –
- Junta flexible
- Protección sísmica
- Compensación de movimientos
- Movimientos sísmicos
- Absorción de desplazamientos
- Instalación fácil
- Baja pérdida de presión
- Aprobado por FM
- Expansión térmica
- Asentamientos del terreno
- Flexibilidad 360°
- Diseño simplificado
- Sistemas de tuberías
- Juntas de dilatación
- Rendimiento sísmico
- Reducción de costos operativos
- Alta resistencia y durabilidad.
- Ahorro en mantenimiento
- Acoplamientos ranurados
- Soluciones personalizadas
- Sistemas antisísmicos
- Materiales de alta resistencia
- Instalaciones industriales
- Eficiencia en el flujo
- Instalaciones de fluidos y gases
- «Protección sísmica para tuberías»
- «junta de expansión sísmica»
- «compensación de movimientos de tubería»
- «absorción de vibraciones en tuberías»
Junta Flexible para Protección Sísmica y Absorción de Vibraciones
La junta flexible es lainstalación más sencilla y **menor menor necesidad de espacio y puntos de fijación
Beneficios principales:
-
Reducción de carga sobre la tubería principal : La junta flexible impone una carga significativamente menor en la tubería principal, lo que reduce el riesgo de daño y desgaste a largo plazo.
-
Flexibilidad y adaptabilidad:su dimovimientos en todas direcciones , absorbiendo
-
Instalación rápida y eficiente :
-
Ideal para instalaciones compactas y anidadas : Su dis
¿Por qué elegir nuestra junta flexible?
- Menor pérdida de presión
- Alta durabilidad y resistencia.
- Cumplimiento con estándares internacionales :
Optimiza tu sistema de tuberías y asegura su rendimiento con nuestra junta flexible
Ventajas frente a soluciones convencionales
En comparación con las juntas de expansión y tuberías convencionales, que se utilizan para absorber vibraciones, la junta flexible presenta varias ventajas clave. Una de las más notables es la menor necesidad de espacio y puntos de fijación , lo quecarga sobre la tubería principal , lo que
Su capacidad para adaptarse a instalaciones compactas y sistemas anidados hace que la junta flexible sea ideal para proyectos donde la optimización del espacio y laEficiencia en el diseño.
| Manguera | AISI 321 – Acero inoxidable 304L |
| Alambre trenzado | Acero inoxidable AISI 304 |
| Conexiones | Acero al Carbono / Acero Inoxidable AISI 304 (Opcional) |
Especificaciones de producto de las mangueras de conexión UW-Flex
| Diámetro nominal | DN25 (1”) – DN200 (8”) |
| Presión operacional | 16 barras |
| Temperatura de funcionamiento | -80ºC – +600ºC |
| Tipos de conexión | Con bridas, cuello para soldar, ranurado, roscado |
Dimensiones y movimientos de UW-Flex
| DN | Movimientos (±) 50mm (XYZ) | Movimientos (±) 100mm (XYZ) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| (mm) | (pulgada) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) |
| 025 | 1″ | 380 | 520 | ± 5 | 33.7 | 500 | 640 | ± 5 | 33.7 |
| 032 | 11/4″ | 440 | 620 | ± 5 | 42.4 | 550 | 740 | ± 5 | 42.4 |
| 040 | 11/2″ | 470 | 670 | ± 5 | 48.3 | 600 | 800 | ± 5 | 48.3 |
| 050 | 2″ | 540 | 770 | ± 5 | 60.3 | 690 | 920 | ± 5 | 60.3 |
| 065 | 21/2” | 600 | 870 | ± 10 | 76.1 | 750 | 1010 | ± 10 | 76.1 |
| 080 | 3” | 680 | 980 | ± 10 | 88,9 | 830 | 1120 | ± 10 | 88,9 |
| 100 | 4″ | 800 | 1210 | ± 10 | 114.3 | 980 | 1380 | ± 10 | 114.3 |
| 125 | 5″ | 1010 | 1520 | ± 10 | 139.7 | 1250 | 1770 | ± 10 | 139.7 |
| 150 | 6″ | 1100 | 1690 | ± 10 | 168.3 | 1330 | 1940 | ± 10 | 168.3 |
| 200 | 8″ | 1300 | 2100 | ± 10 | 219.1 | 1550 | 2360 | ± 10 | 219.1 |

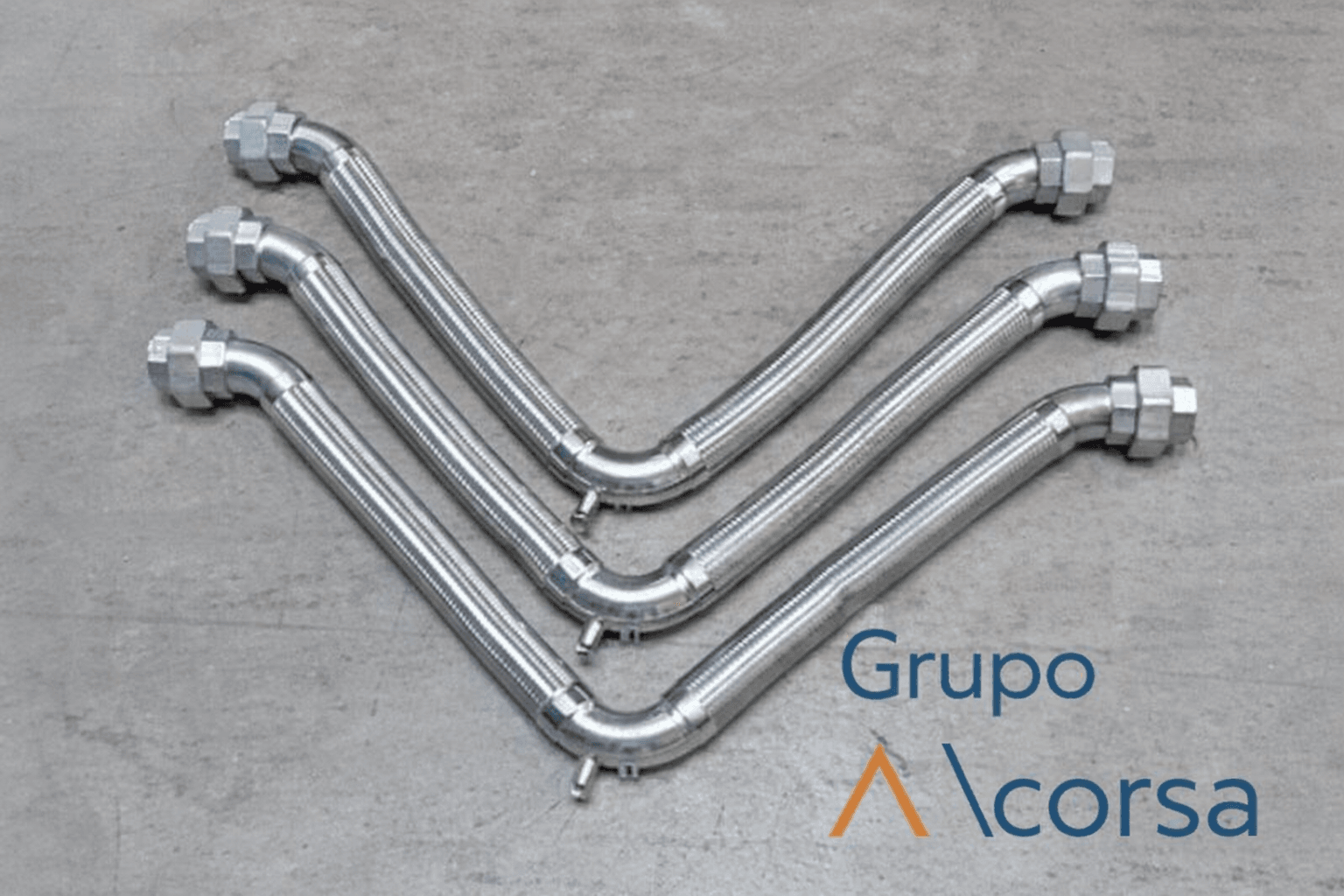

Junta sísmica V-Flex
la protección sísmica, el costo de instalación es menor en comparación con las juntas de expansión convencionales, considerando la menor necesidad de espacio y puntos de fijación y la capacidad para instalaciones anidadas.
En comparación con el uso de juntas de expansión y tuberías convencionales para absorber vibraciones, imponer una carga menor a la tubería principal es una de sus ventajas significativas.
especificaciones de materiales de las mangueras de conexión V-Flex Seismic
| Manguera | AISI 321 – Acero inoxidable 304L |
| Alambre trenzado | Acero inoxidable AISI 304 |
| Conexiones | Acero al Carbono / Acero Inoxidable AISI 304 (Opcional) |
Especificaciones de producto de las mangueras de
conexión V-Flex Seismic
| Diámetro nominal | DN25 (1”) – DN200 (8”) |
| Presión operacional | 16 barras |
| Temperatura de funcionamiento | -80ºC – +600ºC |
| Tipos de conexión | Con bridas, cuello para soldar, ranurado, roscado |
| DN | Movimientos (±) 50mm (XYZ) | Movimientos (±) 100mm (XYZ) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| (mm) | (pulgada) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) |
| 025 | 1″ | 240 | 510 | ± 5 | 33.7 | 320 | 660 | ± 5 | 33.7 |
| 032 | 11/4″ | 270 | 570 | ± 5 | 42.4 | 360 | 740 | ± 5 | 42.4 |
| 040 | 11/2″ | 330 | 700 | ± 5 | 48.3 | 410 | 850 | ± 5 | 48.3 |
| 050 | 2″ | 350 | 760 | ± 5 | 60.3 | 460 | 980 | ± 5 | 60.3 |
| 065 | 21/2” | 420 | 920 | ± 10 | 76.1 | 540 | 1150 | ± 10 | 76.1 |
| 080 | 3” | 520 | 1130 | ± 10 | 88,9 | 600 | 1290 | ± 10 | 88,9 |
| 100 | 4″ | 550 | 1230 | ± 10 | 114.3 | 640 | 1400 | ± 10 | 114.3 |
| 125 | 5″ | 680 | 1530 | ± 10 | 139.7 | 700 | 1550 | ± 10 | 139.7 |
| 150 | 6″ | 760 | 1730 | ± 10 | 168.3 | 830 | 1840 | ± 10 | 168.3 |
| 200 | 8″ | 850 | 1990 | ± 10 | 219.1 | 960 | 2160 | ± 10 | 219.1 |

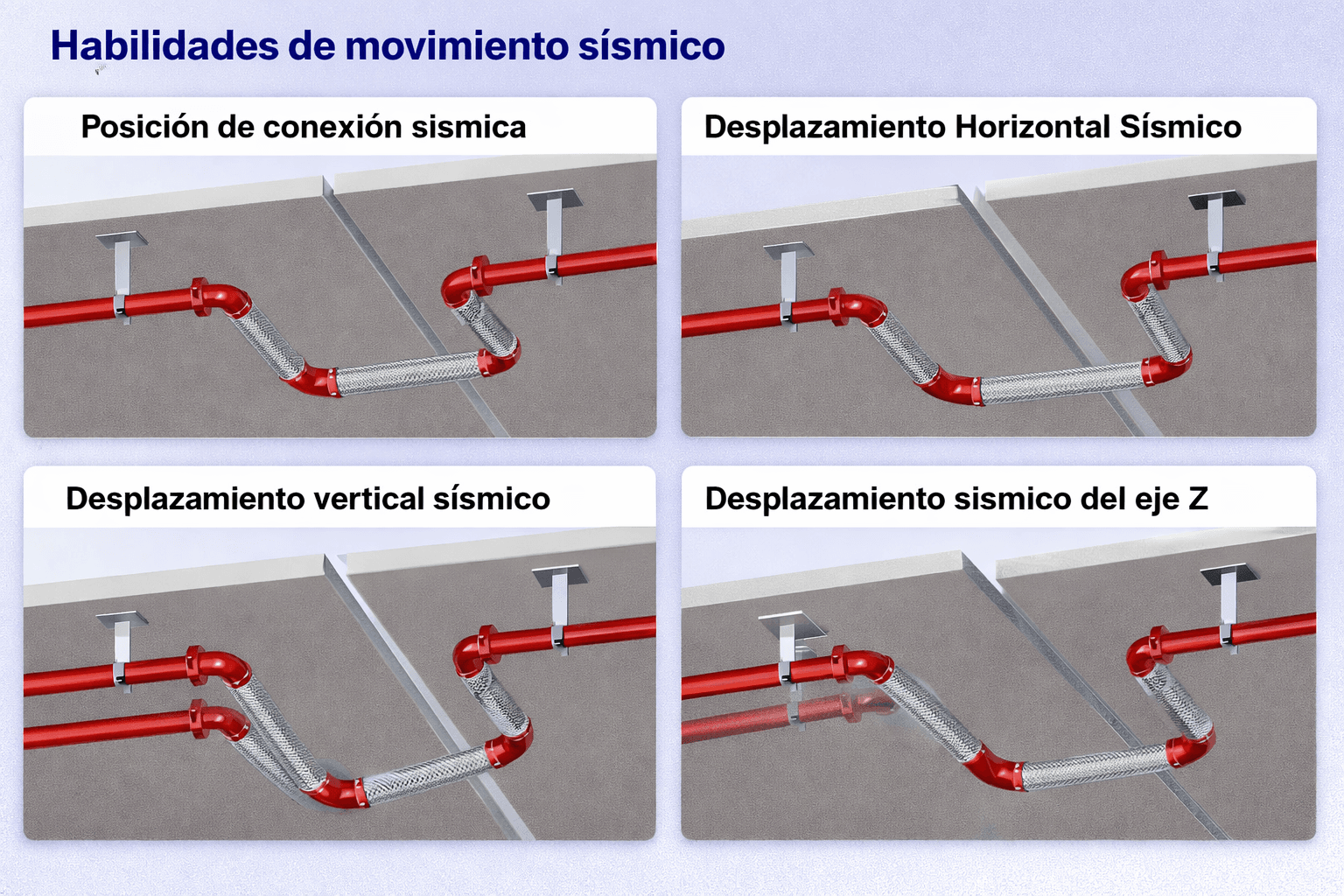

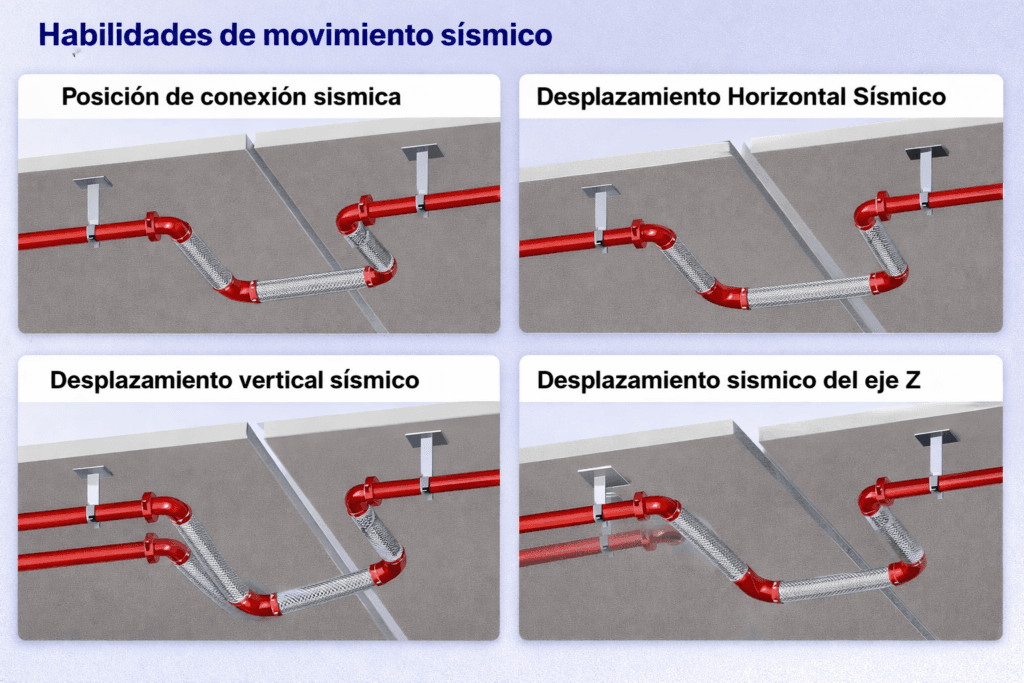

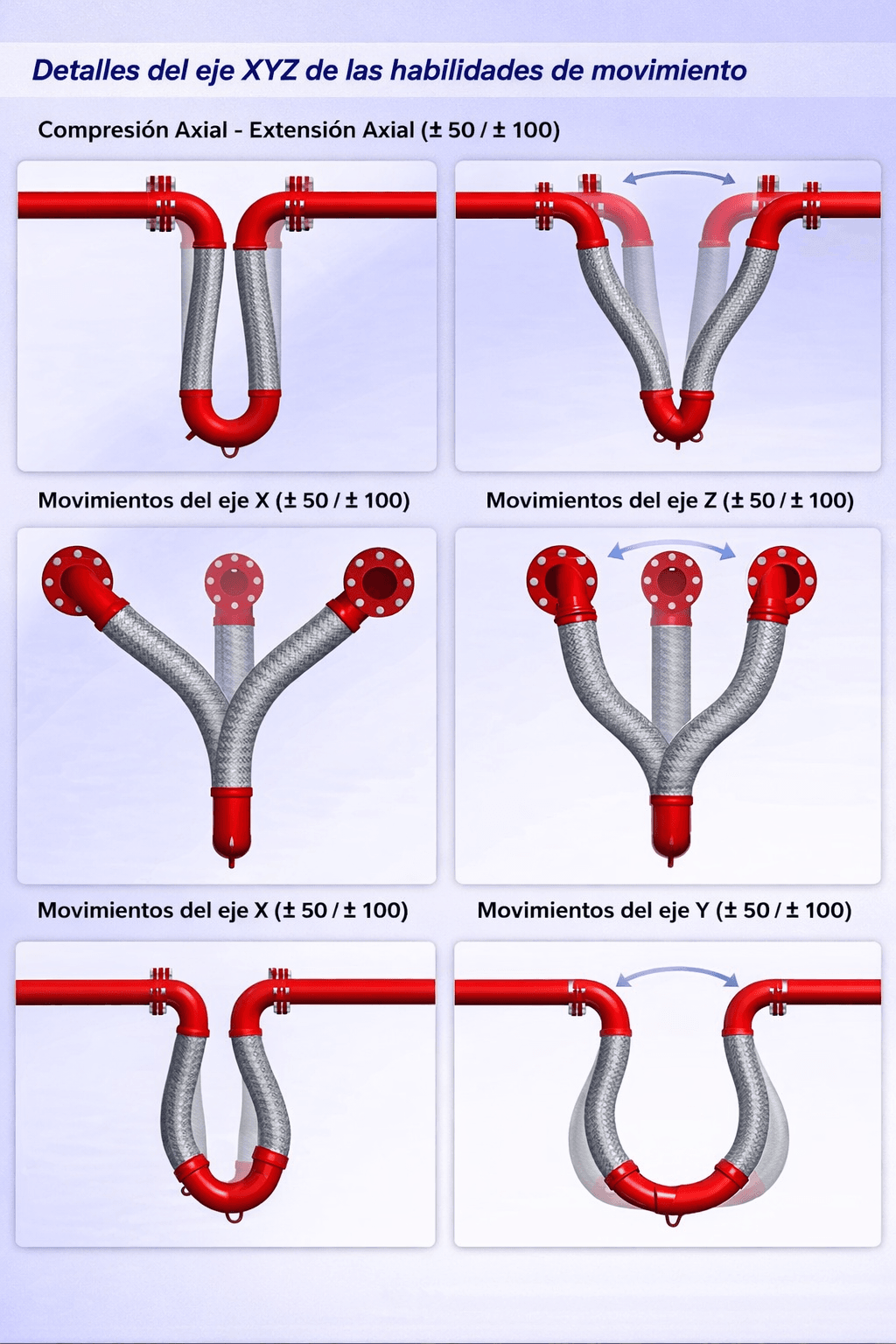

Detalles del eje XYZ de las habilidades de movimiento

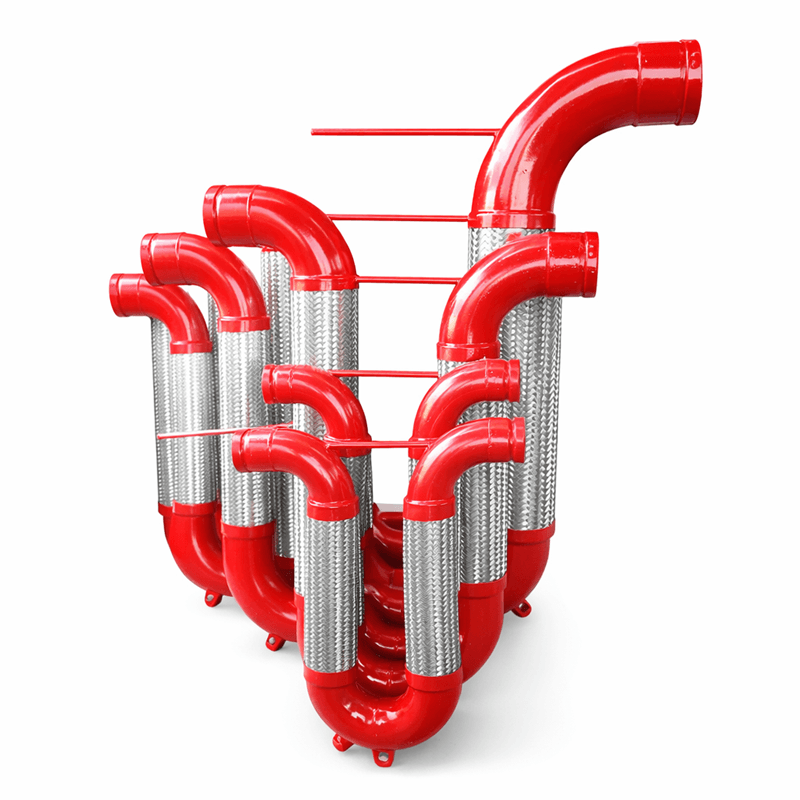

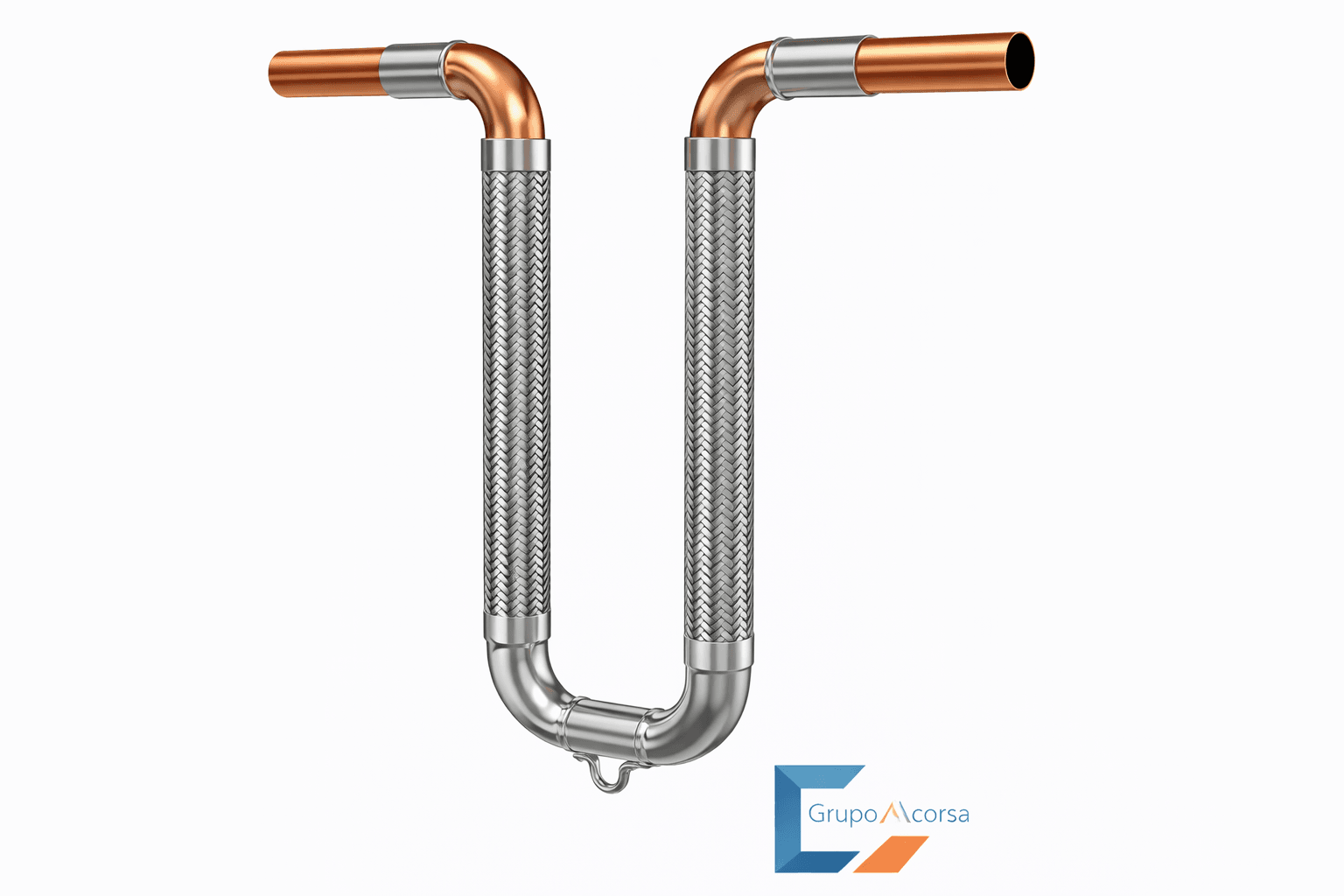

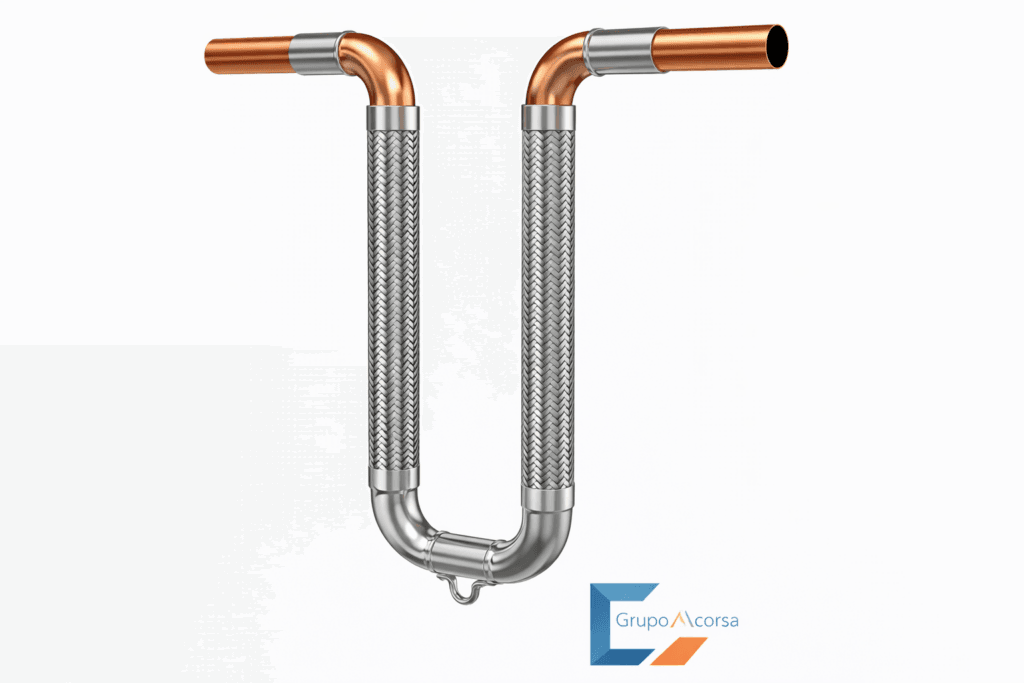

Mangueras de conexión U-Flex Seismic
| Manguera | AISI 321 – Acero inoxidable 304L |
| Alambre trenzado | Acero inoxidable AISI 304 |
| Conexiones | Acero al Carbono / Acero Inoxidable AISI 304 (Opcional) |
Especificaciones de producto de las mangueras de conexión U-Flex Seismic
| Diámetro nominal | DN25 (1”) – DN200 (8”) |
| Presión operacional | 16 barras |
| Temperatura de funcionamiento | -80ºC – +600ºC |
| Tipos de conexión | Con bridas, cuello para soldar, ranurado, roscado |
Dimensiones y movimientos de U-Flex
| DN | Movimientos (±) 50mm (XYZ) | Movimientos (±) 100mm (XYZ) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| (mm) | (pulgada) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) |
| 025 | 1″ | 370 | 155 | ± 5 | 33.7 | 500 | 225 | ± 5 | 33.7 |
| 032 | 11/4″ | 400 | 190 | ± 5 | 42.4 | 530 | 255 | ± 5 | 42.4 |
| 040 | 11/2″ | 430 | 230 | ± 5 | 48.3 | 580 | 295 | ± 5 | 48.3 |
| 050 | 2″ | 490 | 310 | ± 5 | 60.3 | 630 | 325 | ± 5 | 60.3 |
| 065 | 21/2” | 550 | 380 | ± 10 | 76.1 | 710 | 405 | ± 10 | 76.1 |
| 080 | 3” | 600 | 460 | ± 10 | 88,9 | 760 | 460 | ± 10 | 88,9 |
| 100 | 4″ | 730 | 620 | ± 10 | 114.3 | 890 | 620 | ± 10 | 114.3 |
| 125 | 5″ | 830 | 780 | ± 10 | 139.7 | 1020 | 780 | ± 10 | 139.7 |
| 150 | 6″ | 960 | 920 | ± 10 | 168.3 | 1170 | 920 | ± 10 | 168.3 |
| 200 | 8″ | 1240 | 1230 | ± 10 | 219.1 | 1470 | 1240 | ± 10 | 219.1 |
